 Sujet du message: Ecran couleur ColorMFA
MessagePosté: 15 Déc 2016, 17:09
Nouveau Membre
Nouveau Membre

Inscription: 14 Juin 2013, 03:12
Messages: 25
Région: Canada

Bora TDI 100
Confort de Oct 2000
Installation du coloMFA russe de Autopilot dans ma Jetta wagon 2003

J'ai aussi acheter un deuxieme ColorMFA que je projete d'installer dans mon Westfalia 1973 converti ALH
a suivre

J'ai délaisser un peut ce projet depuis 6 mois car je me consacre un peu plus a la détection de métal avec mon XP Deus et mon Garrett 400 i. Je trouve des vieux truc de la colonisation francaise : ) Je vais my remettre il reste des petits souci

Resultat final en Anglais avec le recent firmware 2.9.4 beta (a verifier si maj plus recente) en ANGLAIS

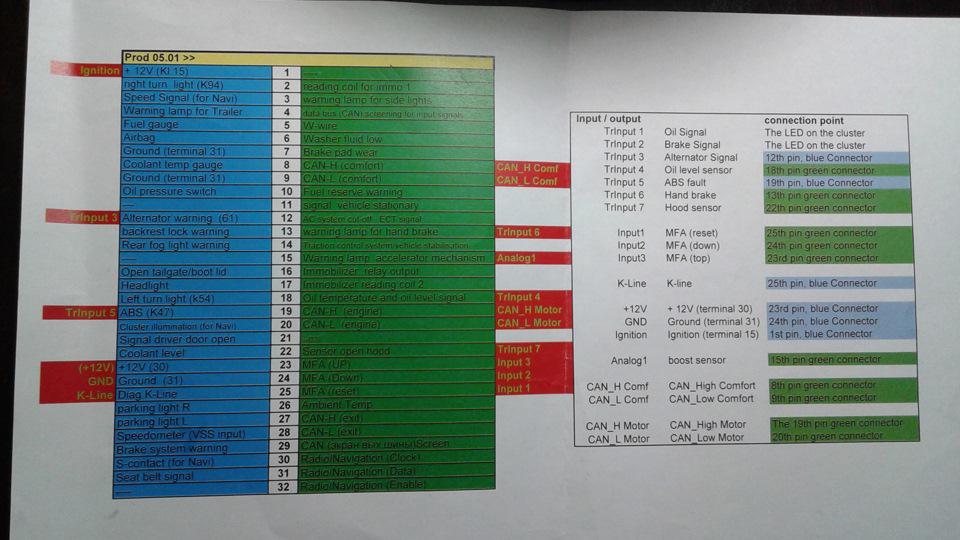

J'ai d'abord traduit les instructions et adapter la feuille Excel:

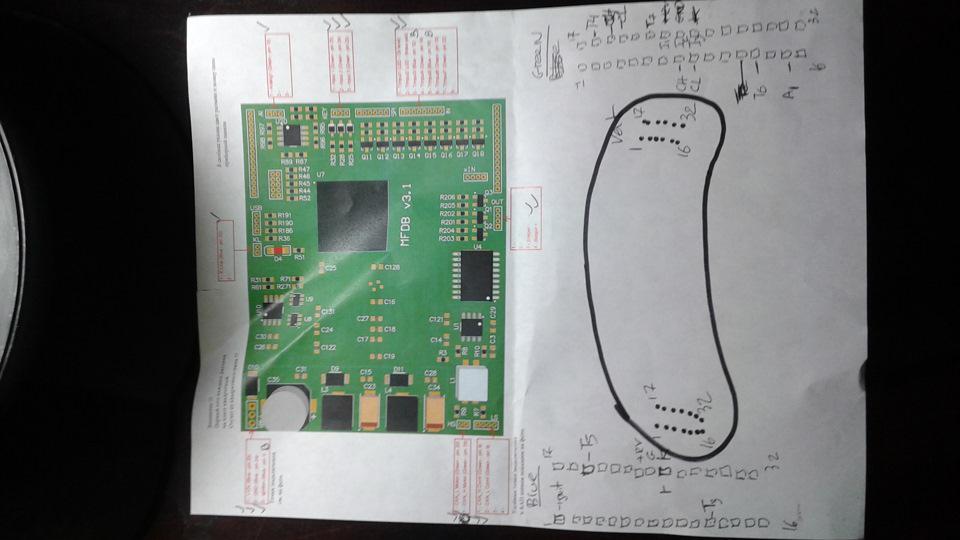

Ensuite je suis visuel, je me suis fait un plan des connexions a souder:

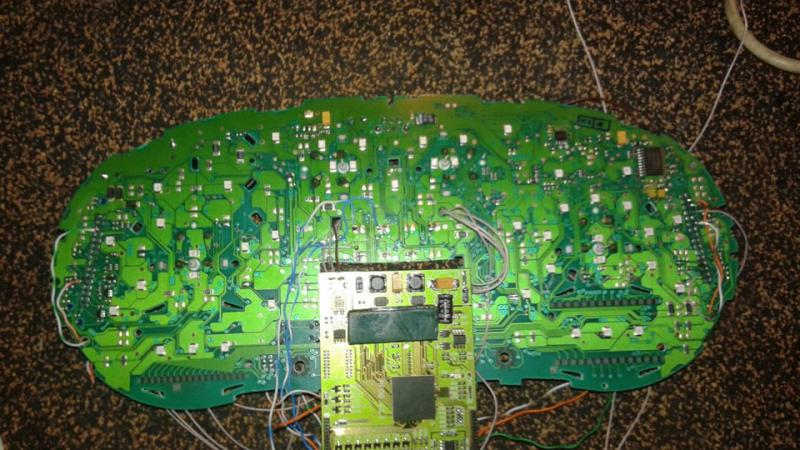

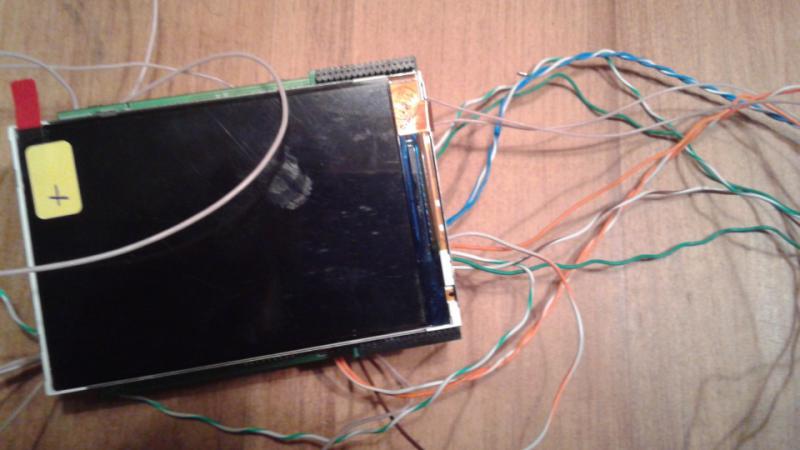

Voici l'écran

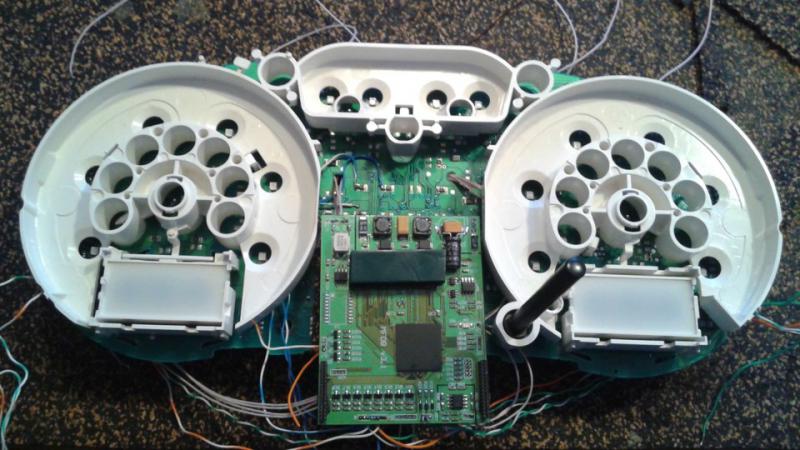

et le compteur

Note: je n'ai pas utiliser les fil fournis, ils étaient trop... difficile a travailler, j'ai plutot pris un fil réseau a 8 fil que j'ai dégainer. Le filament en cuivre entre parfaitement dans les orifice a souder

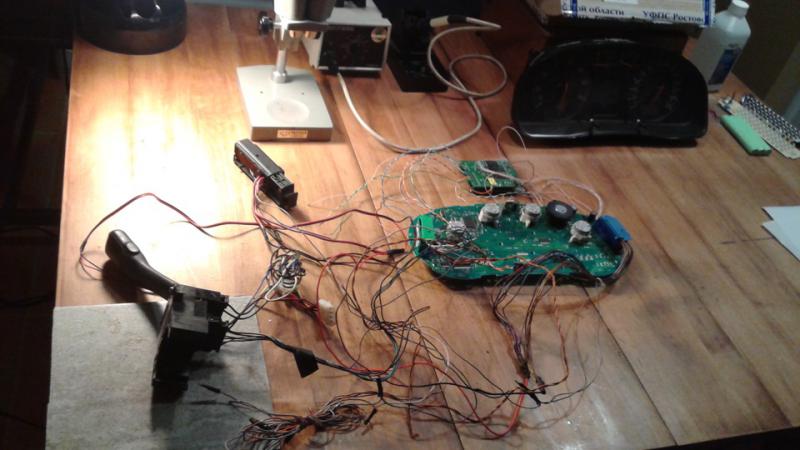

Je me suis installer sur un établi - j'ai un kit complet ou je peut connecter l'ordinateur et le compteur ET le bras du MFA sur un établi, avec connecteur ODBD via une unité alimentation PC auquel jai souder un interrupteur entre les broches centrale (du connecteut qui va a la carte mèere) pour le démarrer. J'ai donc du 12V bien stable.

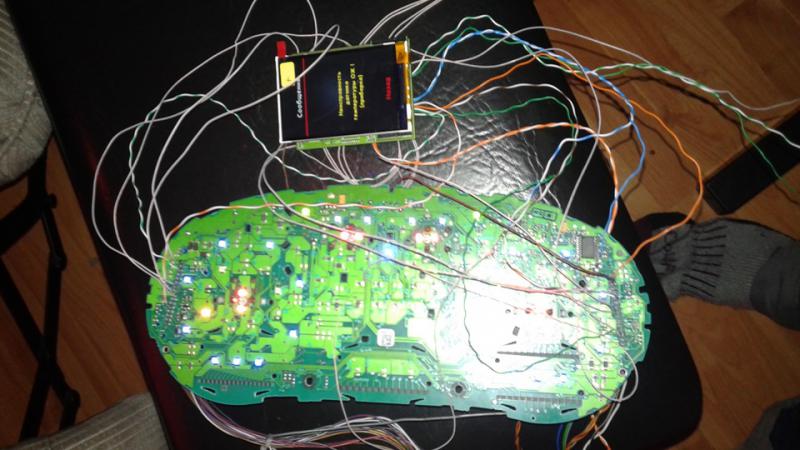

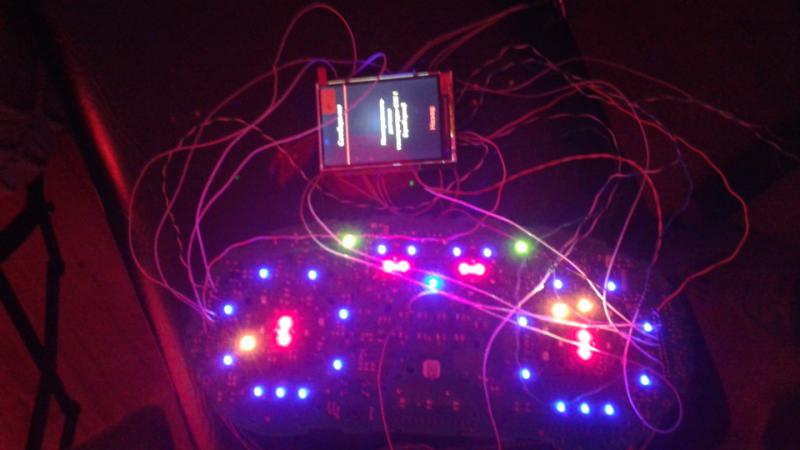

Toute les LED allumée:

On ne voit pas bien, mais j'ai remplacer certaines LED tu tableau de bord central par une résistance que jai récuperer sur d'autre compteur. Mainetant on n'a plus a faire ca car les russe incluent les resistance dans le paquets.

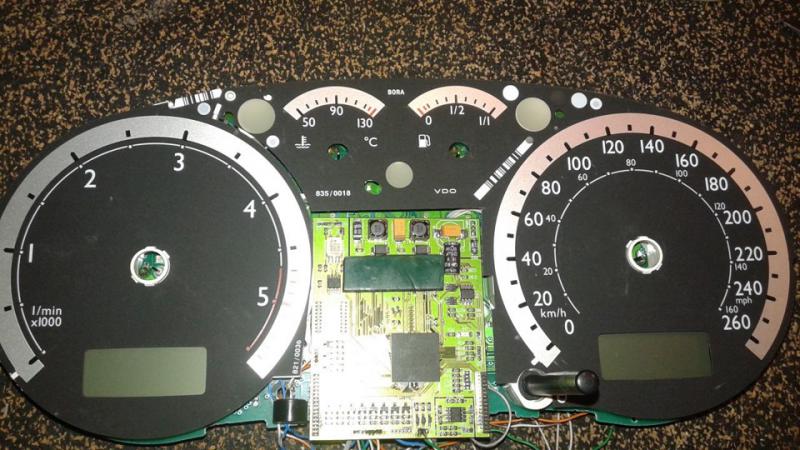

Il faut trimemr le plastoche pour que l'écran entre

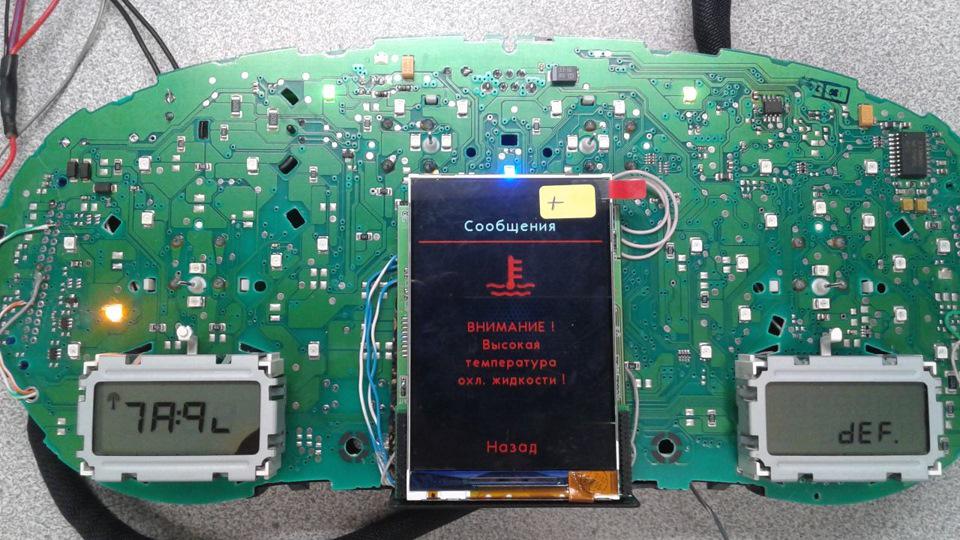

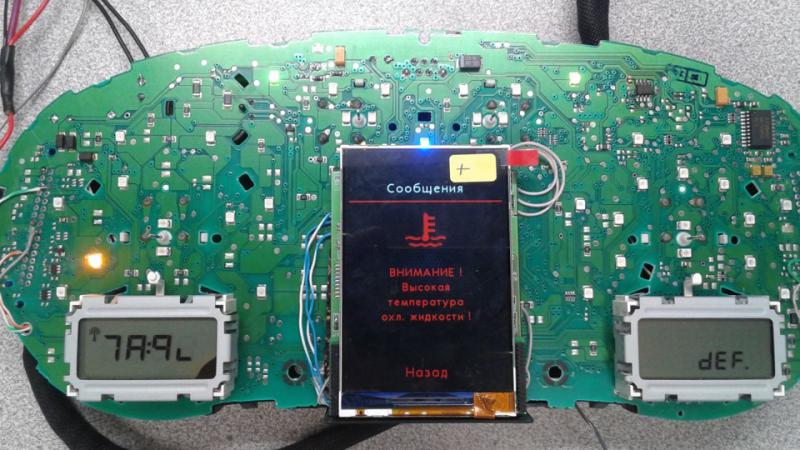

Resultat presque final. (Note le Def c'est que j'ai essayer d'autres dump de eeprom equivalent a mon compteur (1j5) pour regler l'affichage du LCD de gauche qui est défecteux. J'ai donc remplacer mon LCD par un de compteur différent mais il fallait que je trouve le ROM qui pourrait le gérer mais ca na pas marché, jai d'onc remis mon ROM original et j'endure les pattes qui manquent) - je ferais peut être un post la dessus...

Avant Fis et Apres ColorMFA:

Comme j'ai commencer mon deuxieme écran ColorMFA, je peut poster de meilleur photo mais sur Drive2 il y as de tres bon tuto en russe, mais si on va sur drive2 com on a la traduction immediate en Anglais. Mon nom sur Drive2 est le même (Lavabo).

Ensuite vient l'adaptation. Dans mon cas ca n'a pas vraiment fonctionner, je suis encore avec un immo Delete.
Comme c'est mon troisième compteur (1-originale 1j0920806, 2-FIS 1j0920846, 3-1j5 avec colormfa) la procédure adaptation n'a pas fonctionner. J'ai donc éditer mon ROM (dump en anglais) de mon eeprom 93c86 et jai mis les valeur du VIN et de l'immo3. Malgé cela, ca ne fonctionne pas. J'ai récemment acquis 2 transpondeur de clé vierge, pensant que mon ECU avait atteint la limite des clé mais je n'ai pas été capable de "faire" mes clés avec la procédure VagCom.
J'ai mis ca de coté pour l'instant, j'ai passer beaucoup d'heure sur les forums (netfarious) et Vampirelo ma aider sur Drive 2 mais ca n'a pas avancer. L'Adaptation et la bidouille ROM c'est un autre sujet...


Dernière édition par Lavabo le 15 Déc 2016, 17:45, édité 7 fois.

Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 15 Déc 2016, 17:14
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 01 Fév 2016, 22:14
Messages: 270
Localisation: Wattrelos
Région: 59

Golf IV TDI 115
GTI de Mai 2000
il est en russe ton compteur ?


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 15 Déc 2016, 18:19
Nouveau Membre
Nouveau Membre

Inscription: 14 Juin 2013, 03:12
Messages: 25
Région: Canada

Bora TDI 100
Confort de Oct 2000
SoSo_59 a écrit:
il est en russe ton compteur ?


Non depuis la mise a jour du firmware beta2.9.4 il est en Anglais ou russe (au choix)

je vient de telecharger la derniere qui est la _b5_flash_v2.9.4b10 je vais voir ce qui a changer


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 15 Déc 2016, 19:08
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 29 Avr 2007, 15:16
Messages: 7394
Localisation: Sud Ouest
Région: 40

Golf IV TDI 100
Basis de Mai 2001
Passes en MP ou envois moi un mail si t'as besoin d'un coup de pouce sur la partie Kombi ;-)
julienlagarde93@gmail.com

Depuis mon Huawei P8.

_________________
Avant toute demande inutile pour trouver un membre possédant VCDS ou autre, merci d'utiliser le Topic dédié ICI

Le staff ;-)


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 16 Déc 2016, 18:37
Nouveau Membre
Nouveau Membre

Inscription: 14 Juin 2013, 03:12
Messages: 25
Région: Canada

Bora TDI 100
Confort de Oct 2000
J'ai traduit / remanipuler deux fichier pour aider a l'installation si ca interesse certain

un word et excel mais je pense pas que je puisse les heberger ici sur le forum

envoyer moi un mp et je vous les envoie


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 03 Jan 2019, 00:49
Avatar de l’utilisateur
Membre Addicted
Membre Addicted

Inscription: 08 Sep 2013, 13:53
Messages: 804
Localisation: Sud Ouest
Région: Europe

Golf IV TDI 115
GTI de Juin 2001
Hello!

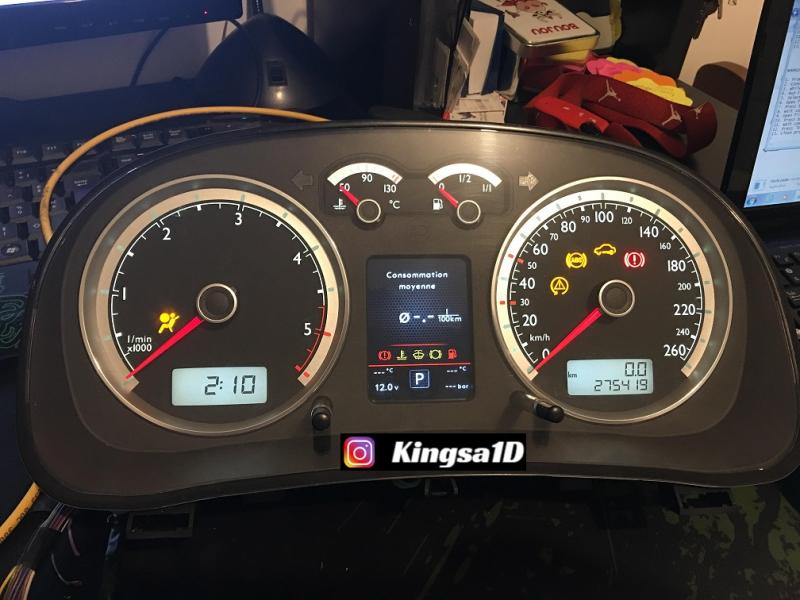

Pour ceux qui souhaitent une alternative au 3dcolormfd, le colormfa est dispo depuis peu en français.
Le kit coute environ 180€ fdp inclus. Je l’ai installé sur mon compteur et j’en suis pour l’instant pleinement satisfait..
Toutes les infos relatif au kit (fonctionnement, installation ect) sont dispo sur le site http://colormfa.ru (cliquer sur le drapeau anglais en haut à gauche de la page). Il existe aussi quelques vidéos sur YouTube..




Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 03 Jan 2019, 08:24
Avatar de l’utilisateur
VIP
VIP

Inscription: 14 Juil 2014, 17:21
Messages: 8401
Région: 85

Golf IV TDI 130
Basis de Mai 2001
Ahhhhh nickel saïd
Peux-tu nous faire quelques photos des différents tableaux d’affichage stp


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 28 Fév 2019, 20:42
Avatar de l’utilisateur
Nouveau Membre
Nouveau Membre

Inscription: 25 Juin 2018, 11:13
Messages: 11
Région: 84

Golf IV TDI 130
Match II de Mai 2003
beau travail


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 02 Mar 2019, 02:20
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 589
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
Sympas bon boulot et je rejoins tchouki tu peut nous faire des photos des différents écran ;)


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 02 Mar 2019, 18:15
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 10 Nov 2006, 20:18
Messages: 7329
Localisation: BIARRITZ
Région: 64

Golf IV TDI 130
Sport Edition de Sep 2001
tchouki85 a écrit:
Ahhhhh nickel saïd
Peux-tu nous faire quelques photos des différents tableaux d’affichage stp

Geoff03 a écrit:
Sympas bon boulot et je rejoins tchouki tu peut nous faire des photos des différents écran ;)

Vous avez tout sur youTube en tapant colorMFA cyp

_________________
Quand je serais grand, j'aurai une GT3 RS


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 02 Mar 2019, 19:41
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 589
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
JJP a écrit:
tchouki85 a écrit:
Ahhhhh nickel saïd
Peux-tu nous faire quelques photos des différents tableaux d’affichage stp

Geoff03 a écrit:
Sympas bon boulot et je rejoins tchouki tu peut nous faire des photos des différents écran ;)

Vous avez tout sur youTube en tapant colorMFA cyp


Certes :heu: :?


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 05 Nov 2019, 22:08
Avatar de l’utilisateur
Membre Addicted
Membre Addicted

Inscription: 08 Sep 2013, 13:53
Messages: 804
Localisation: Sud Ouest
Région: Europe

Golf IV TDI 115
GTI de Juin 2001
Salut!

Pour ceux que ce kit intéresse, le kit est à nouveau dispo en pré commande depuis aujourd'hui (attention gros délais de livraison 4 mois environ).

http://colormfa.ru


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 06 Nov 2019, 08:32
Avatar de l’utilisateur
VIP
VIP

Inscription: 14 Juil 2014, 17:21
Messages: 8401
Région: 85

Golf IV TDI 130
Basis de Mai 2001
HoT a écrit:
Salut!

Pour ceux que ce kit intéresse, le kit est à nouveau dispo en pré commande depuis aujourd'hui (attention gros délais de livraison 4 mois environ).

http://colormfa.ru

Merci de l´info saïd et tu as un lien pour passé commande ;)


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 06 Nov 2019, 18:49
Avatar de l’utilisateur
Membre Addicted
Membre Addicted

Inscription: 08 Sep 2013, 13:53
Messages: 804
Localisation: Sud Ouest
Région: Europe

Golf IV TDI 115
GTI de Juin 2001
Il faut créer un compte puis réservé un kit ici (180€ à régler d avance), le forum est en anglais ou russe

http://colormfa.ru/forum/viewtopic.php?t=316


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 06 Nov 2019, 20:52
Avatar de l’utilisateur
VIP
VIP

Inscription: 14 Juil 2014, 17:21
Messages: 8401
Région: 85

Golf IV TDI 130
Basis de Mai 2001
Merci saïd :bisous:


Haut | Bas
 Sujet du message: Re: Ecran couleur ColorMFA
MessagePosté: 07 Nov 2019, 07:30
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 04 Avr 2015, 19:48
Messages: 3859
Localisation: Oise, Compiègne
Région: 60

Golf IV TDI 150
Carat de Déc 2001
Fiou 4 mois , faut dire le monde entier en veut un , et le temps de faire la production artisanale sa prend un peu de temps !
