MessagePosté: 04 Avr 2016, 03:23
Avatar de l’utilisateur
Golfiste Timide
Golfiste Timide

Inscription: 07 Sep 2014, 00:16
Messages: 65
Région: 45

Golf IV TDI 130
Match de Sep 2002
Salut à tous,
je tient a m'excuser au près des modos si mon sujet n'est pas dans la section approprié.

Voila mon soucis, je recherche désespérément un tuto ou des photos claire d'installation de manomètre pression turbo sur un tdi, mais elles ont toutes expirer.
si quelqu'un aurait un photo-reportage ou même des explication sur cette installation se serait :nikel:

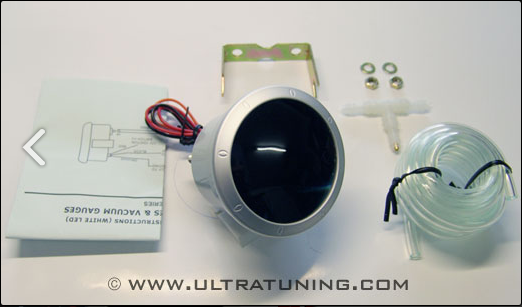

voici mon matériel:


Merci d'avance


Haut | Bas
MessagePosté: 04 Avr 2016, 09:28
Avatar de l’utilisateur
Perfusé au Forum
Perfusé au Forum

Inscription: 03 Juin 2012, 16:10
Messages: 2446
Localisation: Ile de France
Région: Europe

Golf IV 1.8 T
GTI de Mai 2000
sur mon garage j'ai fait un tuto mais c'est sur un 1.8T tu peut toujours allez y jetez un coup d’œil


Haut | Bas
MessagePosté: 04 Avr 2016, 10:05
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 04 Avr 2015, 19:48
Messages: 3565
Localisation: Oise, Compiègne
Région: 60

Golf IV TDI 150
Carat de Déc 2001
Salut, j'ai fait l'installation d'un mano sur mon TDI, regarde dans mon garage entre les pages 20 et 30, tout est expliquer, mais niveau électrique faut que je le revoit, il me garde pas les paramètres, ma masse et au mauvaise endroit, il faut te brancher a coter de la colonne de direction ;)


Haut | Bas
MessagePosté: 04 Avr 2016, 12:44
Avatar de l’utilisateur
Golfiste Timide
Golfiste Timide

Inscription: 07 Sep 2014, 00:16
Messages: 65
Région: 45

Golf IV TDI 130
Match de Sep 2002
Merci pour vos réponses, voulant pas faire de trop grosse modif, pour prendre la pression je peut me repiquer sur une durite de la n75 afin d'y mettre le T ?


Haut | Bas
MessagePosté: 04 Avr 2016, 13:09
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 04 Avr 2015, 19:48
Messages: 3565
Localisation: Oise, Compiègne
Région: 60

Golf IV TDI 150
Carat de Déc 2001
Non non, c'est pas comme les essences ! Le T te servira a te piquer sur celle ci sur essence
Mais sur un TDI tu doit te piquer sur le cuicruit de suralimentation, et le T servira a stabiliser la pression, faudra boucher une entrée sur ton T ;)


Haut | Bas
MessagePosté: 04 Avr 2016, 13:39
Avatar de l’utilisateur
Perfusé au Forum
Perfusé au Forum

Inscription: 03 Juin 2012, 16:10
Messages: 2446
Localisation: Ile de France
Région: Europe

Golf IV 1.8 T
GTI de Mai 2000
la N75 marche pareil sur essence que sur diesel si je ne m'abuse.
tu crois que sur essence one est pas sur le circuit de sural?

il peut très bien se prendre avec un T sur une durite de dépression quelconque genre celle de la wastegate.

enfin bon je suis pas expert TDI hein


Haut | Bas
MessagePosté: 04 Avr 2016, 14:53
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 04 Avr 2015, 19:48
Messages: 3565
Localisation: Oise, Compiègne
Région: 60

Golf IV TDI 150
Carat de Déc 2001
Si je dit qu'il peut pas, c'est que je me suis renseigner avant la pose du miens, c'est pas possible de ce brancher sur une durite de dépression sur un tdi, il faut ce brancher sur le circuit de suralimentation

Le branchement de manomètre turbo sur essence et possible sur la sural et la dépression (N75)
Hors sur un tdi c'est que sur la sural que tu peux prendre la pression

Je suis non plus expert en essence mais je me renseigne un minimum hein.


Haut | Bas
MessagePosté: 04 Avr 2016, 15:12
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 29 Jan 2014, 22:54
Messages: 5570
Région: 80

Golf IV TDI 150
Highline de Mai 2001
Nemesis a écrit:
la N75 marche pareil sur essence que sur diesel si je ne m'abuse.
tu crois que sur essence one est pas sur le circuit de sural?

il peut très bien se prendre avec un T sur une durite de dépression quelconque genre celle de la wastegate.

enfin bon je suis pas expert TDI hein


Circuit de depression sur tdi , car turbo geo variable.
Circuit de pression sur essence (ou tdi AGR) car turbo normal à géométrie fixe

Donc faut une prise sur la sural comme l'a dit Yohan ;)


Haut | Bas
MessagePosté: 04 Avr 2016, 15:43
Avatar de l’utilisateur
Golfiste Timide
Golfiste Timide

Inscription: 07 Sep 2014, 00:16
Messages: 65
Région: 45

Golf IV TDI 130
Match de Sep 2002
Merci pour la précision, que me faut il acheter pour compléter le montage?
Vu qu'il faut percer la durite plastique

Merci


Haut | Bas
MessagePosté: 04 Avr 2016, 15:49
Avatar de l’utilisateur
Perfusé au Forum
Perfusé au Forum

Inscription: 03 Juin 2012, 16:10
Messages: 2446
Localisation: Ile de France
Région: Europe

Golf IV 1.8 T
GTI de Mai 2000
ok pas besoin d’être agressif, je pensais que c’était sur les moteur inférieur a 130cv qu'il y avait les geo variable je pensait que les 130 était en fixe.

trop de code moteur sur les TDI xD

bon bah écoute les mazouteu il savent ce qu'ils disent


Haut | Bas
MessagePosté: 04 Avr 2016, 15:52
Avatar de l’utilisateur
Golfiste Timide
Golfiste Timide

Inscription: 07 Sep 2014, 00:16
Messages: 65
Région: 45

Golf IV TDI 130
Match de Sep 2002
Lol j'avoue des codes moteur il y en a des masses
mais merci a toi quand meme


Haut | Bas
MessagePosté: 04 Avr 2016, 15:55
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 29 Jan 2014, 22:54
Messages: 5570
Région: 80

Golf IV TDI 150
Highline de Mai 2001
Qui ça agressif ?? :hallu: loin de là, on nous pose des questions, on répond ;)

Pour répondre au comment faire, pour faire ça proprement et sobrement tu peux envisager de percer et tarauder un endroit à l'egr pour mettre une tétine à visser. C'est pas mal comme montage je trouve :D


Haut | Bas
MessagePosté: 04 Avr 2016, 16:01
Avatar de l’utilisateur
Golfiste Timide
Golfiste Timide

Inscription: 07 Sep 2014, 00:16
Messages: 65
Région: 45

Golf IV TDI 130
Match de Sep 2002
T'aurais une photo pour illustrer sa? Je suis débutant la déçu.
Tarauder et mettre une tetine a visser sa ressemble quoi?


Haut | Bas
MessagePosté: 04 Avr 2016, 16:03
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 04 Avr 2015, 19:48
Messages: 3565
Localisation: Oise, Compiègne
Région: 60

Golf IV TDI 150
Carat de Déc 2001
Va dans mon garage, j'ai fait cela récemment, c'est entre les 20 et 30, ça va vite à défiler les pages ^^


Haut | Bas
MessagePosté: 04 Avr 2016, 16:08
Avatar de l’utilisateur
Golfiste Timide
Golfiste Timide

Inscription: 07 Sep 2014, 00:16
Messages: 65
Région: 45

Golf IV TDI 130
Match de Sep 2002
exacte enfaite, la tetine c'est une visse creuser ou l'air peut passer? Dans ton cas


Haut | Bas
MessagePosté: 04 Avr 2016, 16:14
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 04 Avr 2015, 19:48
Messages: 3565
Localisation: Oise, Compiègne
Région: 60

Golf IV TDI 150
Carat de Déc 2001
Je vais retrouver les 2 embouts que j'ai récupéré, attend 10 min ^^


Haut | Bas
MessagePosté: 04 Avr 2016, 16:18
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 29 Jan 2014, 22:54
Messages: 5570
Région: 80

Golf IV TDI 150
Highline de Mai 2001
Moi j'ai fait ça



Après tu peux te prendre où tu veux tant que c'est étanche, pour le reste regarde les photos sur le garage de Yohan y a plein de photos et un reportage complet


Haut | Bas
MessagePosté: 04 Avr 2016, 16:27
Avatar de l’utilisateur
Golfiste Timide
Golfiste Timide

Inscription: 07 Sep 2014, 00:16
Messages: 65
Région: 45

Golf IV TDI 130
Match de Sep 2002
Ta fait comment pour arriver a ce resultat? Juste enlever la captule du dessus ou?


Haut | Bas
MessagePosté: 04 Avr 2016, 16:31
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 04 Avr 2015, 19:48
Messages: 3565
Localisation: Oise, Compiègne
Région: 60

Golf IV TDI 150
Carat de Déc 2001
Voilà les embouts que je conseils si tu fait un taraudage :

Embout rapide / Embout cannelé,

Donc l'embout cannelé qui est livré avec la plus part des kits suppression egr,

Et l'embout rapide que tu trouve sur les installations automatiser à air,

A l'intérieur c'est pleins de petits picos qui viennent retenir ton tuyau,

Et l'enlever ta juste à appuyer sur le dessus,

J'ai vais installer celui pour passer de la durite 4mm ;)

Je vais faire un tutoriel bientôt pour l'installation d'un manomètre quand j'aurai refais le branchement électronique ;)

Voilà l'installation du manomètre dans mon garage


Haut | Bas
MessagePosté: 04 Avr 2016, 16:42
Avatar de l’utilisateur
Golfiste Timide
Golfiste Timide

Inscription: 07 Sep 2014, 00:16
Messages: 65
Région: 45

Golf IV TDI 130
Match de Sep 2002
Sa pourrait faire l'affaire ou pas?


Haut | Bas
MessagePosté: 04 Avr 2016, 16:49
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 04 Avr 2015, 19:48
Messages: 3565
Localisation: Oise, Compiègne
Région: 60

Golf IV TDI 150
Carat de Déc 2001
Sa peut le faire celui du bas, faut trouver le pa pour le taraudage, le raccourci mais t'aura sûrement des chance à ce que le tuyau ce déboîte lors des accélération


Haut | Bas
MessagePosté: 04 Avr 2016, 16:52
Avatar de l’utilisateur
Golfiste Timide
Golfiste Timide

Inscription: 07 Sep 2014, 00:16
Messages: 65
Région: 45

Golf IV TDI 130
Match de Sep 2002
Ok j'ai chercher dans un magasin de bricolage mais il n'ont que sa, il existe des enseignes spécialisées dans ce type d'embout ?


Haut | Bas
MessagePosté: 04 Avr 2016, 16:58
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 04 Avr 2015, 19:48
Messages: 3565
Localisation: Oise, Compiègne
Région: 60

Golf IV TDI 150
Carat de Déc 2001
Peut être brico dépôt, Leroy merlin, demande a l'accueil si il ont des raccord cannelé

Si t'es oasis presser commande sur internet si tu trouve pas


Haut | Bas
MessagePosté: 10 Avr 2016, 20:12
Avatar de l’utilisateur
Golfiste Timide
Golfiste Timide

Inscription: 07 Sep 2014, 00:16
Messages: 65
Région: 45

Golf IV TDI 130
Match de Sep 2002
tu aurait un lien ou je pourrais me procurer ces embouts stp ?
Merci


Haut | Bas
MessagePosté: 10 Avr 2016, 20:52
Golfiste Curieux
Golfiste Curieux

Inscription: 29 Mai 2013, 18:35
Messages: 371
Région: 59

Golf IV TDI 90
Wembley de Jan 2004
moi j'ai perce la durite en plastique et j'ai mis une valve de jante de karting...
