Salut à tous,

Voici le problème, je viens d'acheter un intérieur d'audi A3 mais les cosses pour les airbags des sièges avant ne sont pas les mêmes sur les deux interieurs!

J'aurais donc souhaiter connaître les polarités des fils, c'est à dire savoir à quoi correspondent les couleurs.
Il y a 3 fils en tout dont un qui est la masse.
Par contre je ne sais pas s'il y a un sens pour brancher les fils d'un airbag?

Merci à vous
Julien


Haut | Bas
 Sujet du message:
MessagePosté: 06 Aoû 2008, 17:39
Avatar de l’utilisateur
VIP
VIP

Inscription: 23 Mar 2006, 17:50
Messages: 2301
Localisation: Woluwé Saint Lambert
Région: 01

Golf IV SDI
Basis de Mar 1998
il est preferable de recuperer les fil des tes anciens sieges .

le brun se branche sur le cadre du siege .
je ne sais t'en dire plus

;)


Haut | Bas
 Sujet du message:
MessagePosté: 06 Aoû 2008, 17:50
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 08 Fév 2008, 22:09
Messages: 1914
Localisation: Mâcon (71) - Toulon
Région: 83

Golf IV TDI 110
Basis de Sep 2001
Patrizio a écrit:
il est preferable de recuperer les fil des tes anciens sieges .

le brun se branche sur le cadre du siege .
je ne sais t'en dire plus

;)


Ben j'ai récupéré les broches de l'audi A3 donc il n'y a pas de soucis, je vais pouvoir faire quelque chose de propre mais il me faudrait trouver des infos sur les deux autre fils.
Or je ne trouve rien ni sur le net, ni sur le forum! :cry:


Haut | Bas
 Sujet du message:
MessagePosté: 06 Aoû 2008, 18:08
Avatar de l’utilisateur
VIP
VIP

Inscription: 23 Mar 2006, 17:50
Messages: 2301
Localisation: Woluwé Saint Lambert
Région: 01

Golf IV SDI
Basis de Mar 1998
En fait les fil qui sont sur tes anciens sieges font partie integrante du faisceau de ta voiture , pour preuve tu ne sait t'en procurer chez vw .

;)


Haut | Bas
 Sujet du message:
MessagePosté: 06 Aoû 2008, 18:13
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 08 Fév 2008, 22:09
Messages: 1914
Localisation: Mâcon (71) - Toulon
Région: 83

Golf IV TDI 110
Basis de Sep 2001
Oui il y a un faisceau qui arrive jusqu'aux sièges, aprés il y a une cosse pour séparer les siège de la voiture et ensuite les fils repartent de cette cosses jusqu'à l'airbag.

En fait j'aimerai savoir comment se branche les fils qui vont jusqu'à l'airbag :wink:


Haut | Bas
 Sujet du message:
MessagePosté: 06 Aoû 2008, 21:40
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 17 Sep 2007, 00:43
Messages: 1965
Localisation: Schirmeck
Région: 67

Golf IV TDI 130
Highline + de Avr 2003
ca m'intéresse ce sujet .... ;)


Haut | Bas
 Sujet du message:
MessagePosté: 07 Aoû 2008, 12:17
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 08 Fév 2008, 22:09
Messages: 1914
Localisation: Mâcon (71) - Toulon
Région: 83

Golf IV TDI 110
Basis de Sep 2001
En fait j'ai un petit indice mais je ne suis sur de rien!

Apparemment il ne devrait pas y avoir de sens car hier, j'ai démonter l'airbag du volant et derrière il y a une cosse.
Je l'ai démontée, mais pour le remontage, il n'y a aucun détrompeur, aucune indication pour dire que tel fils se met à tel endroit.

Si un spécialiste pouvait se manifester pour confirmer ou infirmer ça serait super afin que je puisse monter mon intérieur :mrgreen: :mrgreen:


Haut | Bas
 Sujet du message:
MessagePosté: 07 Aoû 2008, 13:38
Avatar de l’utilisateur
VIP
VIP

Inscription: 23 Mar 2006, 17:50
Messages: 2301
Localisation: Woluwé Saint Lambert
Région: 01

Golf IV SDI
Basis de Mar 1998
idem sur l'airbag , c'est une fiche jaune avec detrompeur , je te poste la photo tout a l'heure le temps de dhousser le siege . ;)


Haut | Bas
 Sujet du message:
MessagePosté: 07 Aoû 2008, 22:35
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 17 Sep 2007, 00:43
Messages: 1965
Localisation: Schirmeck
Région: 67

Golf IV TDI 130
Highline + de Avr 2003
Je n'ai pas encore eu le temps de me pencher sur .. ou plutot sous le probleme lol .. je n'ai pas encore vu la tête de mes connecteurs .. sur la voiture ... et ceux de .... mes nouveaux sièges !! ;)


Haut | Bas
 Sujet du message:
MessagePosté: 12 Aoû 2008, 14:26
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 17 Sep 2007, 00:43
Messages: 1965
Localisation: Schirmeck
Région: 67

Golf IV TDI 130
Highline + de Avr 2003
Voila pour mon cas ...

Connecteur des siège d'A3 (Ref 8D0 972 576)




Connecteur sur ma Golf avec siege d'origine

Connecteur du faisceau de la voiture vers le siège (Réf. 6X0 972 773)

Connecteur siège golf (Réf. 6X0 972 783 )


Tu es dans la même config ?

Il faut que je trouve la référence du connecteur coté voiture de l'A3... et comme ça je ferais un adaptateur ...


Dernière édition par Macwars le 27 Jan 2011, 16:59, édité 1 fois.

Haut | Bas
 Sujet du message:
MessagePosté: 12 Aoû 2008, 15:01
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 08 Fév 2008, 22:09
Messages: 1914
Localisation: Mâcon (71) - Toulon
Région: 83

Golf IV TDI 110
Basis de Sep 2001
Oui je suis bien dans la même configuration.

Pour faire l'adaptateur, c'est pas le plus pénible, c'est surtout comment brancher les cables!!

Est-ce que je mets le fil 1 de mon siège golf avec le fil 1 de mon siège de A3, le fil 2 avec le 2,...??? (c'est ce qu'on m'a dit de faire et apparemment la masse correspond déjà mais le reste je ne sais pas du tout)


Haut | Bas
 Sujet du message:
MessagePosté: 12 Aoû 2008, 15:49
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 17 Sep 2007, 00:43
Messages: 1965
Localisation: Schirmeck
Région: 67

Golf IV TDI 130
Highline + de Avr 2003
julien000 a écrit:
Oui je suis bien dans la même configuration.

Pour faire l'adaptateur, c'est pas le plus pénible, c'est surtout comment brancher les cables!!

Est-ce que je mets le fil 1 de mon siège golf avec le fil 1 de mon siège de A3, le fil 2 avec le 2,...??? (c'est ce qu'on m'a dit de faire et apparemment la masse correspond déjà mais le reste je ne sais pas du tout)

Non faut juste trouver les ref des connecteurs .. ca c bon je suis entrain de fouiller dans Etka.. juste un doute sur les cosses .. il y a 2 possibilités..

sinon pour le branchement .. la masse oui ca va elle se repère .. apres .. faudrais trouver les schemas electriques de la golf et de l'audi .. j'ai qquelque chose pour la golf (bouquin techniqu Hayes .. ) faudrait voir si quelqu'un a celui de l'audi... et ca permettrai de voir .. sinon c une chance sur 2... hum a moins qu'il n'y ait pas de polarités.. mais ça.... rien n'est moin ssur !


Haut | Bas
 Sujet du message:
MessagePosté: 12 Aoû 2008, 16:56
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 08 Fév 2008, 22:09
Messages: 1914
Localisation: Mâcon (71) - Toulon
Région: 83

Golf IV TDI 110
Basis de Sep 2001
Macwars a écrit:
[...]
Non faut juste trouver les ref des connecteurs .. ca c bon je suis entrain de fouiller dans Etka.. juste un doute sur les cosses .. il y a 2 possibilités..

sinon pour le branchement .. la masse oui ca va elle se repère .. apres .. faudrais trouver les schemas electriques de la golf et de l'audi .. j'ai qquelque chose pour la golf (bouquin techniqu Hayes .. ) faudrait voir si quelqu'un a celui de l'audi... et ca permettrai de voir .. sinon c une chance sur 2... hum a moins qu'il n'y ait pas de polarités.. mais ça.... rien n'est moin ssur !


Attends je vais te la chercher la réf du connecteur de l'audi, j'ai récupéré un morceau de faisceau de la voiture :mrgreen:
à dans 2 min :wink:


Haut | Bas
 Sujet du message:
MessagePosté: 12 Aoû 2008, 17:03
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 08 Fév 2008, 22:09
Messages: 1914
Localisation: Mâcon (71) - Toulon
Région: 83

Golf IV TDI 110
Basis de Sep 2001
Voici la réf de la partie mâle monsieur :mrgreen: :mrgreen:

Par contre est-ce que tu pourrasi regarder ce qui arrive comme signal sur ta doc technique ou alors scanné la partie du schéma concerné que j'essaie de voir car c'est trop pénible d'avoir le défaut airbag allumé!! :x :lol:



Haut | Bas
 Sujet du message:
MessagePosté: 12 Aoû 2008, 17:08
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 17 Sep 2007, 00:43
Messages: 1965
Localisation: Schirmeck
Région: 67

Golf IV TDI 130
Highline + de Avr 2003
tiens moi j'ai pas trouvé le même .. je pensais plutôt a 8D0 972 586 pour le connecteur male issu du faisceau de l'Audi..
remarque mon siege est de 99 peut etre est ce pour cela ? je vois que tu es en année 97 toi .. c ptet pas tout a fait le même alors ...


Je fairais ca ce soir pour le schema elec que j'ai de la golf ..


Haut | Bas
 Sujet du message:
MessagePosté: 12 Aoû 2008, 17:18
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 08 Fév 2008, 22:09
Messages: 1914
Localisation: Mâcon (71) - Toulon
Région: 83

Golf IV TDI 110
Basis de Sep 2001
Bon dans l'idéale, je vais essayé demain de regarder la réf que j'ai sur le siège de l'A3 comme ça on en aura le coeur net!!
Mais d'aprés tes photos, je peux te dire qu'on a les mêmes connecteurs. Peut être qu'il n'ont pas été fabriqué au même endroit donc une réf différente.

Merci d'avance pour le schéma :P


Haut | Bas
 Sujet du message:
MessagePosté: 12 Aoû 2008, 19:35
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 17 Sep 2007, 00:43
Messages: 1965
Localisation: Schirmeck
Région: 67

Golf IV TDI 130
Highline + de Avr 2003
Voila comme promis le schémas electrique pour la golf 4

faudrait le même pour l'A3 pour faire une corrélation ;)

quelqu'un a Manuel Haynes d'A3 sous la main ? ceci dit il n'est pas fait mention de polarité .. dur d'etre sur .. seul le fil de masse est facilement identifiable..




Haut | Bas
 Sujet du message:
MessagePosté: 12 Aoû 2008, 20:20
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 08 Fév 2008, 22:09
Messages: 1914
Localisation: Mâcon (71) - Toulon
Région: 83

Golf IV TDI 110
Basis de Sep 2001
Bon c'est cool maintenant on sait que c'est les entrés 47, 48, 49, 50 du boitier de commande d'airbag qui dirige les airbag latéraux.
Par hasard tu n'aurais pas un schéma du boitier de commande d'airbag sur ta RTA??


Haut | Bas
 Sujet du message:
MessagePosté: 12 Aoû 2008, 20:32
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 17 Sep 2007, 00:43
Messages: 1965
Localisation: Schirmeck
Région: 67

Golf IV TDI 130
Highline + de Avr 2003
julien000 a écrit:
Bon c'est cool maintenant on sait que c'est les entrés 47, 48, 49, 50 du boitier de commande d'airbag qui dirige les airbag latéraux.
Par hasard tu n'aurais pas un schéma du boitier de commande d'airbag sur ta RTA??


Ben rien de plus que celui la .. tu veux dire ? schema interne ?
non ca j'ai pas .. faudrais voir sur le schema equivalent chez Audi .. c'est peut etre le meme module de commande .. donc meme numero de broche .. et on pourrait s'y retrouver !! ;)


Mais une fois encore .. on doit pas etre les premiers a avoir fait cette manip ??? personne n'a d'info precises la dessus ??? Help !! ;)


Haut | Bas
 Sujet du message:
MessagePosté: 12 Aoû 2008, 21:06
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 08 Fév 2008, 22:09
Messages: 1914
Localisation: Mâcon (71) - Toulon
Région: 83

Golf IV TDI 110
Basis de Sep 2001
Je vais essayer de télécharger des docs mais ça ne va pas être facile je pense :roll:

Pour la modifs, y'a snake51 qui l'a fait mais le problème, c'est que lui a eu de la chance, c'était les même connexions :-)


Haut | Bas
 Sujet du message:
MessagePosté: 13 Aoû 2008, 17:41
Avatar de l’utilisateur
VIP
VIP

Inscription: 23 Mar 2006, 17:50
Messages: 2301
Localisation: Woluwé Saint Lambert
Région: 01

Golf IV SDI
Basis de Mar 1998

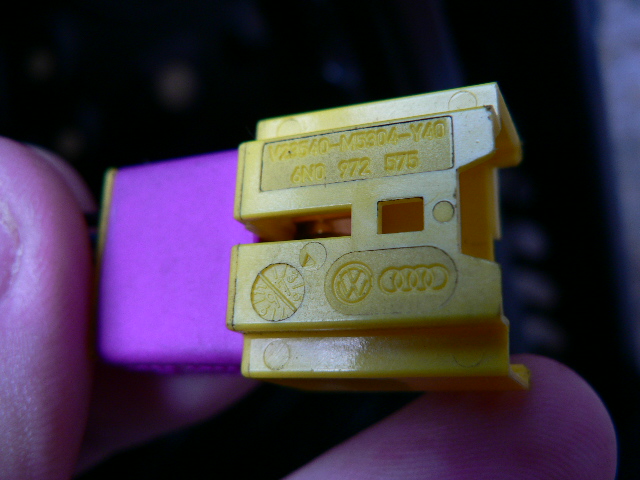

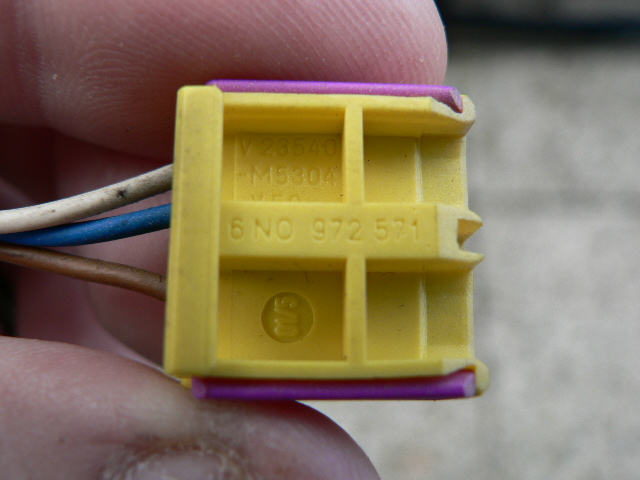

voici la fiche sous le siege :

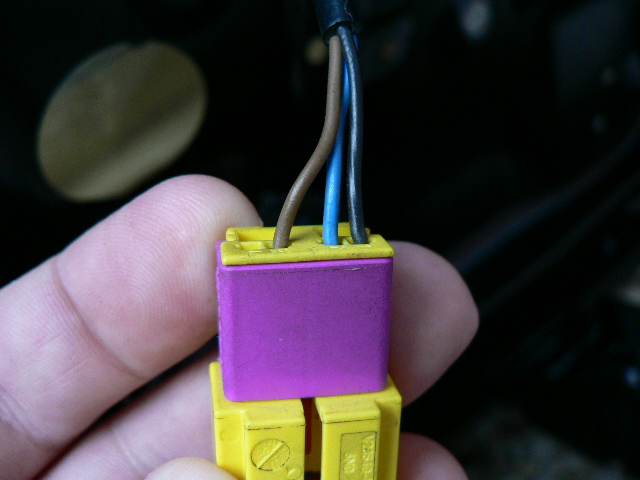

voici la fiche coté airbag :

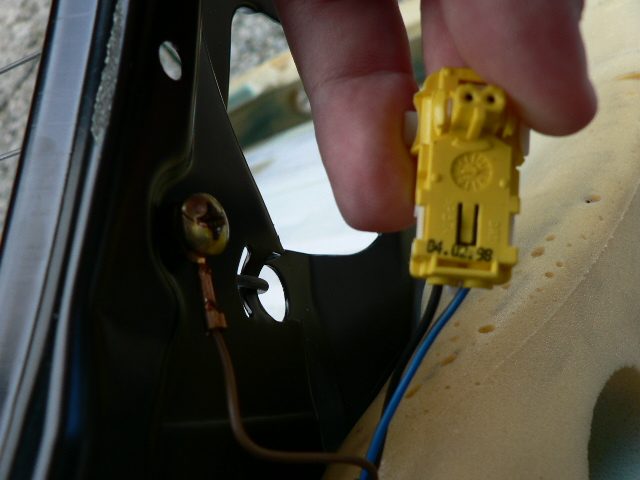

Et voici enfin la fiche qui sort du tapis sous le siege :


Ces fiches ont été montées dans ma golf de 98 , je ne sais pas dire jusque quel millésime elles ont été installées.

comme ca tu as les ref pour pouvoir faire un montage meme si tu dois changer des fiches

Bon travail :mrgreen:


Haut | Bas
 Sujet du message:
MessagePosté: 13 Aoû 2008, 19:03
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 08 Fév 2008, 22:09
Messages: 1914
Localisation: Mâcon (71) - Toulon
Région: 83

Golf IV TDI 110
Basis de Sep 2001

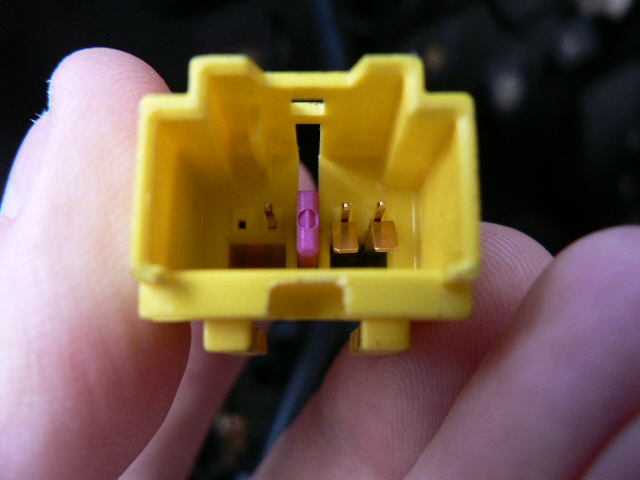

Merci pour les photos, on voit sur la photo du connecteur des airbag dans les siège qu'apparemment, il n'y a pas de sens pour le brancher!!


Haut | Bas
 Sujet du message:
MessagePosté: 13 Aoû 2008, 19:18
Avatar de l’utilisateur
VIP
VIP

Inscription: 23 Mar 2006, 17:50
Messages: 2301
Localisation: Woluwé Saint Lambert
Région: 01

Golf IV SDI
Basis de Mar 1998
sisi

juste en dessous des deux fiches au centre tu as un detrompeur ;)


Haut | Bas
 Sujet du message:
MessagePosté: 13 Aoû 2008, 19:31
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 08 Fév 2008, 22:09
Messages: 1914
Localisation: Mâcon (71) - Toulon
Région: 83

Golf IV TDI 110
Basis de Sep 2001
Oui j'ai vu c'est pareil sur l'AB du volant mais du côté airbag, il n'y a pas de détrompeur, juste deux petits pico qui sorte pour recevoir la prise!


Haut | Bas
 Sujet du message:
MessagePosté: 13 Aoû 2008, 20:00
Avatar de l’utilisateur
VIP
VIP

Inscription: 23 Mar 2006, 17:50
Messages: 2301
Localisation: Woluwé Saint Lambert
Région: 01

Golf IV SDI
Basis de Mar 1998

regarde sur mon airbag il y a un detrompeur , c'est etrange que tu en as pas :hallu:


Haut | Bas
Afficher les messages postés depuis:  Trier par
Répondre  Nouveau topic  [ 163 messages ]  Aller à la page 1, 2, 3, 4, 5 ... 7  Suivante

Heures au format UTC + 1 heure [ Heure d’été ]


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 4 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages

Rechercher:
Développé par phpBB® Forum Software © phpBB Group
Traduction par phpBB-fr.com
phpBB SEO
Cookies - CGU
[ Time : 0.142s | 20 Queries | GZIP : Off ]
