Th3nounours	Sujet du message: Correspondance cablage autoradio Posté: 09 Fév 2012, 14:51

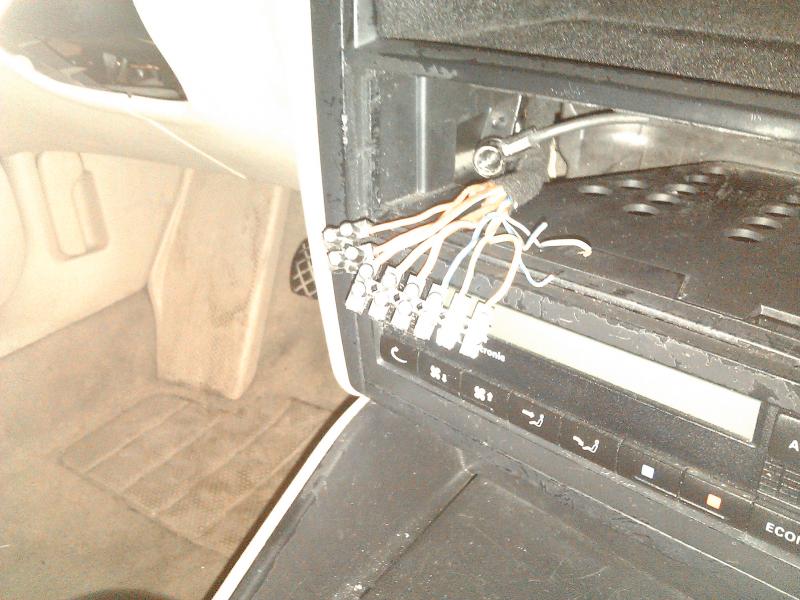

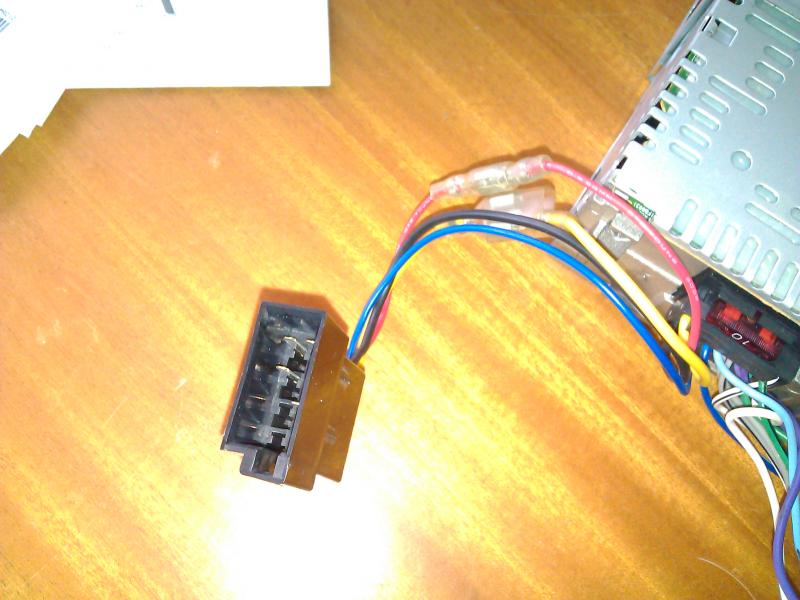

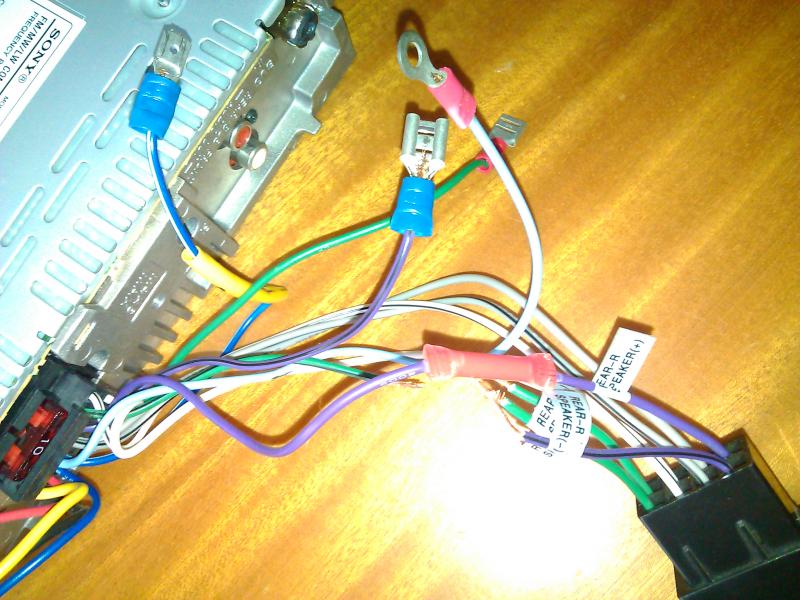

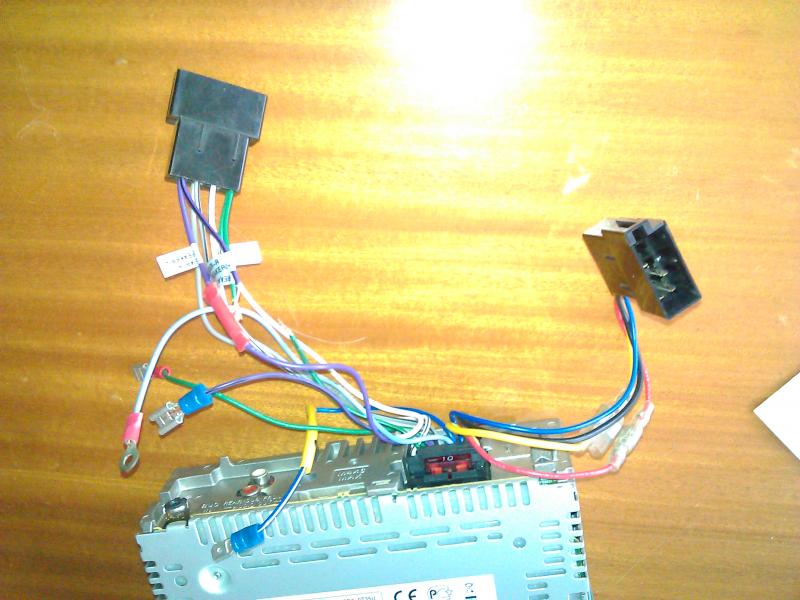

Golfiste Timide Inscription: 18 Déc 2011, 10:29 Messages: 89 Localisation: Belgique Région: Belgique Golf IV TDI 90 Basis de Mar 1998	Voila j'ai un soucis au niveaux du câblage pour brancher mon auto-radio. Dans mon ancienne clio , il suffisait de branché les cosses ... Ici , il n'y a plus de cosse mais a la place des 'Sucs' avec différents cables . Le soucis n'est pas de les raccorder mais de savoir que raccordé ensemble. En effet aucune couleur ne correspond et j'ai l'impression que j'ai moins de cable qui sorte de l'emplacement voiture que de câble sortant de l'auto radio ... J'aimerai donc savoir les correspondances Voila des photos pour expliqué : Mon auto-radio : La voiture : Dernière édition par Th3nounours le 11 Fév 2012, 00:40, édité 1 fois.
Haut | Bas	Hors ligne Profil

JRM'G4	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 15:08
Golfiste Passionné Inscription: 04 Juin 2010, 12:57 Messages: 1259 Localisation: ... Région: 77 Golf IV 1.6 16v Basis de Avr 2001	C'est parce que les cose ISO de la voiture on été coupé. Il existe le faisceau que tu peu acheter chez Norauto ou autre pour remettre sur ta voiture, je l'ai fait et sa coute pas tres cher
Haut | Bas	Hors ligne Profil Garage

Th3nounours	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 15:14
Golfiste Timide Inscription: 18 Déc 2011, 10:29 Messages: 89 Localisation: Belgique Région: Belgique Golf IV TDI 90 Basis de Mar 1998	Et je ne pas partir de la pour connecté directement de la pour connecter mon autoradio ? Le faisceau tu parle de tous le câblage autoradio ?
Haut | Bas	Hors ligne Profil

JRM'G4	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 15:23
Golfiste Passionné Inscription: 04 Juin 2010, 12:57 Messages: 1259 Localisation: ... Région: 77 Golf IV 1.6 16v Basis de Avr 2001	Si tu peu tout a fait partir des dominos qui sont sur la voiture pour brancher ton autoradio mais il faudra que tu coupe les 2 rosse cosse en plastique noir qui sont sur les cables de l'autoradio pour pouvoir mettre les fils un par un dans les dominos. Alors que si tu achete la partie du faisceau qu'il te manque tu pourra garder les cosse sur le faisceau de l'autoradio et tu n'aura plus qu'a les clipsé. Je vais essayé de te trouver une photo de ce qu'il te faudrais
Haut | Bas	Hors ligne Profil Garage

VT.N	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 15:24
J'passe tout mon temps ici Inscription: 23 Déc 2006, 20:03 Messages: 5428 Localisation: Hérault Région: 34 Golf IV TDI 150 GTI Exclusive de Juil 2001	Sinon, tu achètes les borniers d'origine chez Volkswagen.
Haut | Bas	Hors ligne Profil

JRM'G4	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 15:29

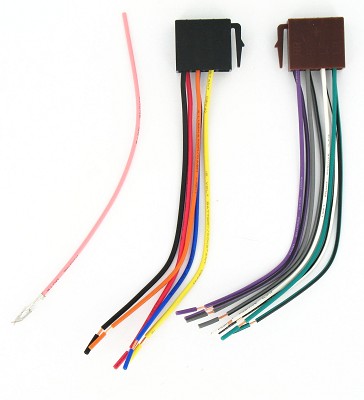

Golfiste Passionné Inscription: 04 Juin 2010, 12:57 Messages: 1259 Localisation: ... Région: 77 Golf IV 1.6 16v Basis de Avr 2001	Voila tu achète ce morceau de faisceau(qui est sur la voiture d'origine) et tu le soude sur les fils de la voiture. Ce qui te permettra d'avoir les cosse a clipser dans celle du faisceau de ton autoradio.
Haut | Bas	Hors ligne Profil Garage

Th3nounours	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 15:31

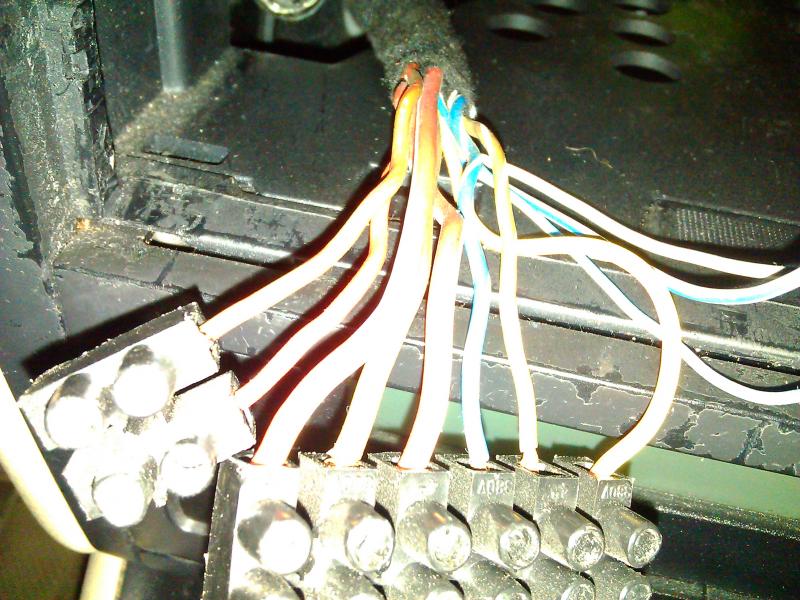

Golfiste Timide Inscription: 18 Déc 2011, 10:29 Messages: 89 Localisation: Belgique Région: Belgique Golf IV TDI 90 Basis de Mar 1998	Je pense comprendre ce que tu me dis , je devrais donc retire la tresse de cable pour la remplacée par une nouvelle non sectionnée. http://img43.imageshack.us/img43/9922/sany0051e.jpg Mais comment retiré la tresse deja en place , elle part a gauche pres du volant , je dois démonter le cache sous le volant ?
Haut | Bas	Hors ligne Profil

Th3nounours	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 15:31
Golfiste Timide Inscription: 18 Déc 2011, 10:29 Messages: 89 Localisation: Belgique Région: Belgique Golf IV TDI 90 Basis de Mar 1998	Ha oui , c'est bien ce que je comprenais Mais par contre , je ne connais toujours par les correspondances des cables ,c'est bien ca mon soucis ...
Haut | Bas	Hors ligne Profil

VT.N	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 15:32
J'passe tout mon temps ici Inscription: 23 Déc 2006, 20:03 Messages: 5428 Localisation: Hérault Région: 34 Golf IV TDI 150 GTI Exclusive de Juil 2001	En faisant une rapide recherche sur le forum, tu la trouveras .
Haut | Bas	Hors ligne Profil

Th3nounours	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 15:34
Golfiste Timide Inscription: 18 Déc 2011, 10:29 Messages: 89 Localisation: Belgique Région: Belgique Golf IV TDI 90 Basis de Mar 1998	J'ai cherche partout mais je ne trouve pas :/ Du moins rien de clair , avec les couleurs correspondant
Haut | Bas	Hors ligne Profil

JRM'G4	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 15:39
Golfiste Passionné Inscription: 04 Juin 2010, 12:57 Messages: 1259 Localisation: ... Région: 77 Golf IV 1.6 16v Basis de Avr 2001	non pas besoin de démonter toute la tresse. Juste a enlever les dominos qui sont sur la voiture et a souder la partie que je t'ai mise en photos. Aurais tu une photo plus net pour voir la couleur des cable qu'il y a sur la voiture?
Haut | Bas	Hors ligne Profil Garage

Th3nounours	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 15:45

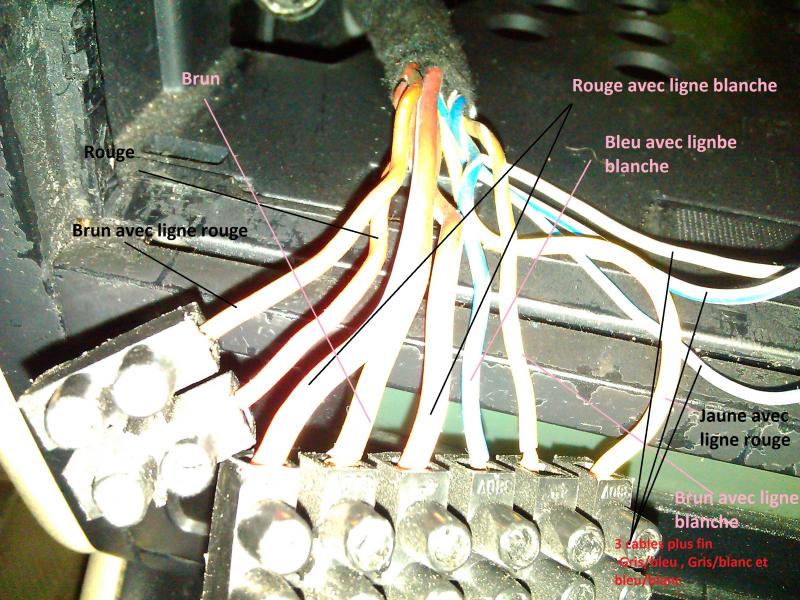

Golfiste Timide Inscription: 18 Déc 2011, 10:29 Messages: 89 Localisation: Belgique Région: Belgique Golf IV TDI 90 Basis de Mar 1998	Je n'arrive malheureusement pas a faire une photo plus nette mais je vais te dire les couleurs , ce sera toujours ca. - Rouge avec ligne brune -2 rouge avec ligne blanche -1 rouge -1 brun -1 brun avec ligne blanche -2 bleu avec ligne blanche dont 1 plus fin que l'autre -1rouge avec une ligne ghaune -1 gris avec ligne bleue et un avec ligne blanche Voila une photo légendée , désole fait avec les moyens du bords Dernière édition par Th3nounours le 09 Fév 2012, 16:10, édité 1 fois.
Haut | Bas	Hors ligne Profil

JRM'G4	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 16:07

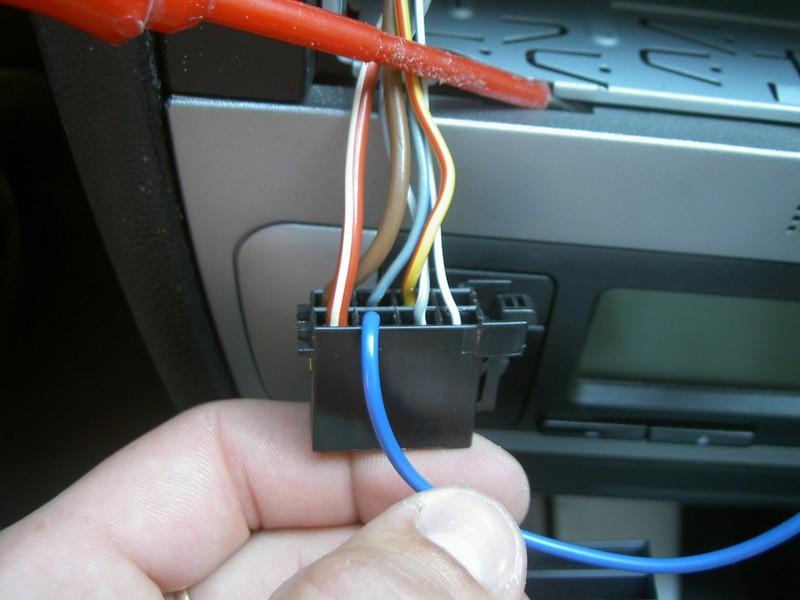

Golfiste Passionné Inscription: 04 Juin 2010, 12:57 Messages: 1259 Localisation: ... Région: 77 Golf IV 1.6 16v Basis de Avr 2001	Sa c'est la cosse avec les fils d'alimentation Si je me souvient bien: Le Marron est une masse, le rouge/jaune est un 2V apres contact, le rouge doit etre un 2V permanent Je vais voir si j'ai des photo de quand j'ai changer mon faisceau
Haut | Bas	Hors ligne Profil Garage

Th3nounours	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 16:13
Golfiste Timide Inscription: 18 Déc 2011, 10:29 Messages: 89 Localisation: Belgique Région: Belgique Golf IV TDI 90 Basis de Mar 1998	C'est exactement les photos que je cherche , enfin avec tous les câbles Et ils me semblent qu'il me manquent des câbles a moi non ?
Haut | Bas	Hors ligne Profil

JRM'G4	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 16:19
Golfiste Passionné Inscription: 04 Juin 2010, 12:57 Messages: 1259 Localisation: ... Région: 77 Golf IV 1.6 16v Basis de Avr 2001	Oui sa me parrait bizard. Tu devrai avoir deja 8 cables rien que pour les enceintes. Et pour l'alimentation il devrais y en avoir 4 ou 5.
Haut | Bas	Hors ligne Profil Garage

Th3nounours	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 16:21
Golfiste Timide Inscription: 18 Déc 2011, 10:29 Messages: 89 Localisation: Belgique Région: Belgique Golf IV TDI 90 Basis de Mar 1998	J'en compte 11 chez moi :/
Haut | Bas	Hors ligne Profil

JRM'G4	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 17:01

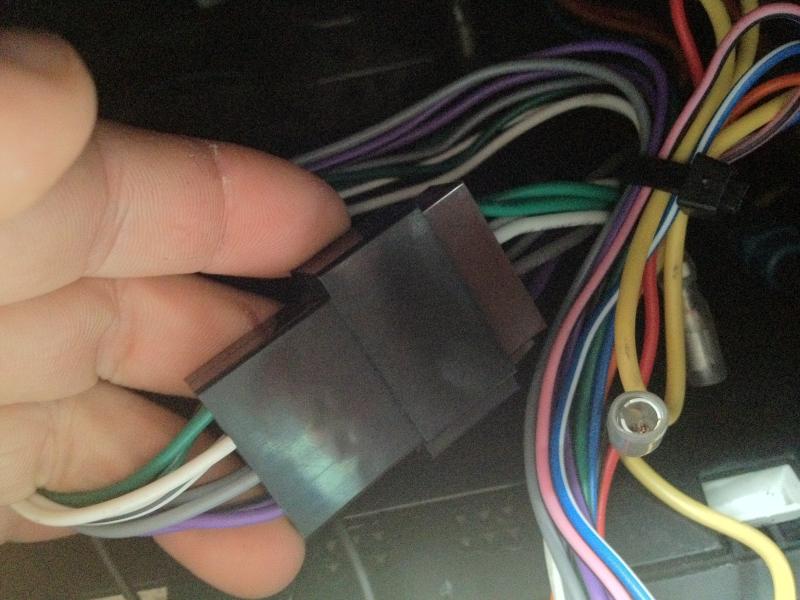

Golfiste Passionné Inscription: 04 Juin 2010, 12:57 Messages: 1259 Localisation: ... Région: 77 Golf IV 1.6 16v Basis de Avr 2001	Les fils des hauts-parleur La partie noir de la cosse viens du poste et la partie marron viens de la voiture
Haut | Bas	Hors ligne Profil Garage

JRM'G4	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 17:08

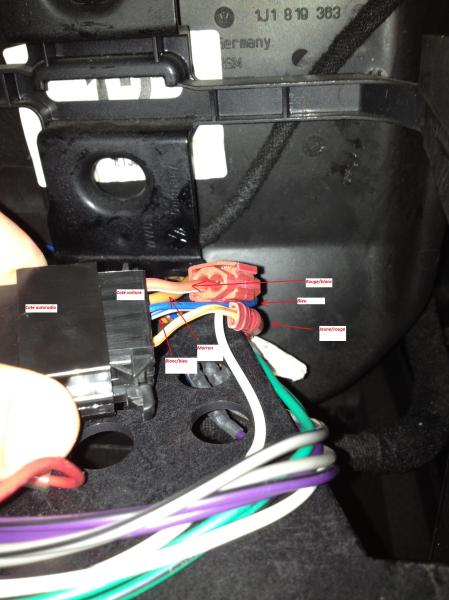

Golfiste Passionné Inscription: 04 Juin 2010, 12:57 Messages: 1259 Localisation: ... Région: 77 Golf IV 1.6 16v Basis de Avr 2001	Les fils d'alimentation
Haut | Bas	Hors ligne Profil Garage

Th3nounours	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 17:33
Golfiste Timide Inscription: 18 Déc 2011, 10:29 Messages: 89 Localisation: Belgique Région: Belgique Golf IV TDI 90 Basis de Mar 1998	Merci beaucoup ! Et je pense que j'ai moins de câble du fait que j'ai pas de baffles a arrière de la voiture !
Haut | Bas	Hors ligne Profil

JRM'G4	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 17:41
Golfiste Passionné Inscription: 04 Juin 2010, 12:57 Messages: 1259 Localisation: ... Région: 77 Golf IV 1.6 16v Basis de Avr 2001	Ha oui alors tu doit avoir 4 fils en moins. Tu ne doit pas tenir compte du fils Bleu que j'ai noté sur la photo car c'est un cable que j'ai rajouté pour mon ampli d'antenne donc d'origine il n'y est pas.
Haut | Bas	Hors ligne Profil Garage

Th3nounours	Sujet du message: Re: Correspondance cablage autoradio Posté: 09 Fév 2012, 20:41
Golfiste Timide Inscription: 18 Déc 2011, 10:29 Messages: 89 Localisation: Belgique Région: Belgique Golf IV TDI 90 Basis de Mar 1998	Merci beaucoup de ton aide ,je viens de retrouvé les 2 cosses qui vont de la voiture vers l'autoradio , juste ce qu'il me faut , J'ai compris pour les câbles d'alimentation mais il me reste les baffles a trouvé ou ils vont ... Edit : J'ai testé les cables comme tu m'as dis , le poste ne s'allume malheureusement pas :/
Haut | Bas	Hors ligne Profil

Guedin	Sujet du message: Re: Correspondance cablage autoradio Posté: 10 Fév 2012, 17:45
J'passe tout mon temps ici Inscription: 30 Juil 2007, 22:03 Messages: 3275 Localisation: Collé dans mon Recaro Région: 88 Golf IV TDI 150 GTI Exclusive de Aoû 2001	Salut, tout est ici: audio-electronique-embarquee-f9/brochage-autoradio-vw-t15450.html les couleurs de fils sont vers le milieu du sujet...
Haut | Bas	Hors ligne Profil

JRM'G4	Sujet du message: Re: Correspondance cablage autoradio Posté: 10 Fév 2012, 18:43
Golfiste Passionné Inscription: 04 Juin 2010, 12:57 Messages: 1259 Localisation: ... Région: 77 Golf IV 1.6 16v Basis de Avr 2001	Merci Geudin c'est exactement le tuto que je cherchais mais impossible de remettre la mains dessus
Haut | Bas	Hors ligne Profil Garage

Th3nounours	Sujet du message: Re: Correspondance cablage autoradio Posté: 11 Fév 2012, 00:38
Golfiste Timide Inscription: 18 Déc 2011, 10:29 Messages: 89 Localisation: Belgique Région: Belgique Golf IV TDI 90 Basis de Mar 1998	Exactement ce qu'il me fallait , merci les gars et merci JRM'G4 pour tous tes renseignements
Haut | Bas	Hors ligne Profil

JRM'G4	Sujet du message: Re: Correspondance cablage autoradio Posté: 11 Fév 2012, 14:02
Golfiste Passionné Inscription: 04 Juin 2010, 12:57 Messages: 1259 Localisation: ... Région: 77 Golf IV 1.6 16v Basis de Avr 2001	De rien
