MessagePosté: 30 Mai 2011, 14:21
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
Bonjour suite a l'installation de cuir chauffant j'aurais besoin du schéma de cablage car je n'ai malheureusement pas pu récupérer le faisceau mais juste les prises des boutons et les prises sous les sièges, donc j'aimerais un petit coup de main :prier: pour relier tout ça ensemble 8)


Haut | Bas
MessagePosté: 30 Mai 2011, 14:25
Avatar de l’utilisateur
VIP
VIP

Inscription: 21 Aoû 2006, 11:04
Messages: 3869
Localisation: Santa Cruz California
Région: USA

Autre Volkswagen 2.0
Autre de Nov 2009
jdois avoir le manuel du cable fournit chez vw dans mon garage ;)


Haut | Bas
MessagePosté: 30 Mai 2011, 16:09
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
ça serait coule si tu pouvais me prendre des photos du montage :nikel:


Haut | Bas
MessagePosté: 30 Mai 2011, 17:30
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
bon voila une photo d'une prise de bouton et d'une prise de siège


donc pour le bouton merci de confirmer si c'est bon:

-position 1: il y a deux câble gris bleu, un a brancher a la position 1 de l'autre bouton et l'autre a la commande d'éclairage
-position 2: un cable jaune noir a brancher au cable jaune noir de la prise du siège position 4 ( a faire pour les deux prises des bouton)
-position 3: un cable noir blanc a brancher au cable noir blanc (position 2) du siège ( idem pour l'autre prise )
-position 4:deux cable rouge gris, un a brancher sur l'autre prise du bouton position 4, l'autre sur le fusible 44 15ampères
-position 5: deux cable noir bleu, un a brancher sur l'autre prise du bouton position 5, l'autre a brancher au fusible 5, 7,5 ampères
-position 6: cable fin marron a brancher sur la position 1 de la prise du siège (idem pour la deuxième prise)

voila donc merci de confirmer pour les prise des boutons si je ne me suis pas trompé

ensuite la prise du siège:


-position 1:cable fin marron brancher sur position 6 de la prise bouton
-position 2:cable noir blanc brancher sur position 3 de la prise bouton
-position 3:cable épais marron a brancher a la masse (un endroit en particulier :?2: :?2: :?2: )
-position 4: cable noir jaune a brancher position 2 sur prise bouton

voila je pense n'avoir rien oublier :?2: :?2: :?2:
je laisse place aux experts des siège chauffant pour confirmer ou corriger les erreurs + 1 + 1


Haut | Bas
MessagePosté: 31 Mai 2011, 11:32
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
alors? vous allez pas me faire croire que je suis le premier a faire cette modif


Haut | Bas
MessagePosté: 31 Mai 2011, 18:57
Avatar de l’utilisateur
Golfiste Fidèle
Golfiste Fidèle

Inscription: 21 Avr 2006, 12:09
Messages: 775
Région: 26

Golf IV TDI 130
Match II de Juil 2003
salut moi j'ai commandé directement le faisceau sur internet 70€
je dois le monter dans les semaines avenir :)


Haut | Bas
MessagePosté: 31 Mai 2011, 19:06
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
j'aurai bien fait pareil mais la voiture est en réparation (turbo hs) donc grosse facture donc je vais le faire moi même 8)


Haut | Bas
MessagePosté: 12 Juin 2011, 13:25
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
Bon toujours personne ne sais comment faire?!


Haut | Bas
MessagePosté: 14 Juin 2011, 11:32
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
faut croire qu'avec toute les personnes qu'il y a sur ce forum je suis le premier a faire son propre faisceau :idea:


Haut | Bas
MessagePosté: 14 Juin 2011, 11:34
Avatar de l’utilisateur
Golfiste Fidèle
Golfiste Fidèle

Inscription: 21 Avr 2006, 12:09
Messages: 775
Région: 26

Golf IV TDI 130
Match II de Juil 2003
slt si tu veux j'ai le faisceau pas encore monté donc si tu veux des photos, pas de soucis ;)


Haut | Bas
MessagePosté: 14 Juin 2011, 12:27
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001

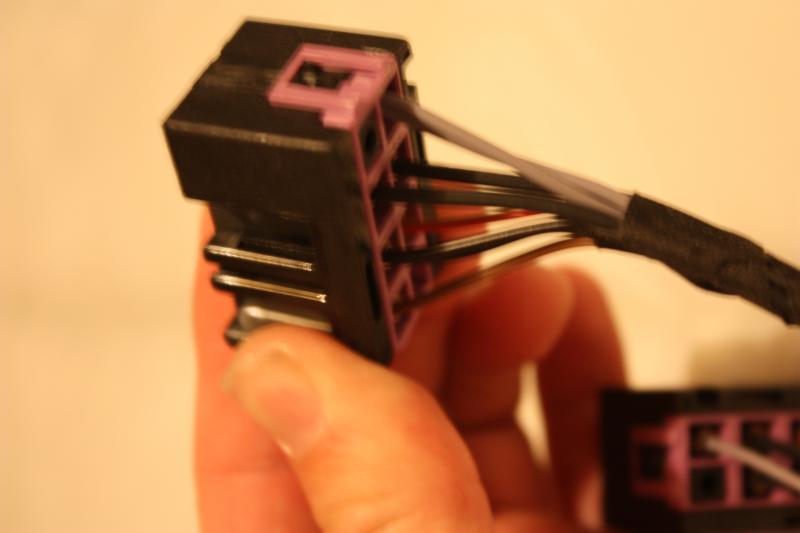

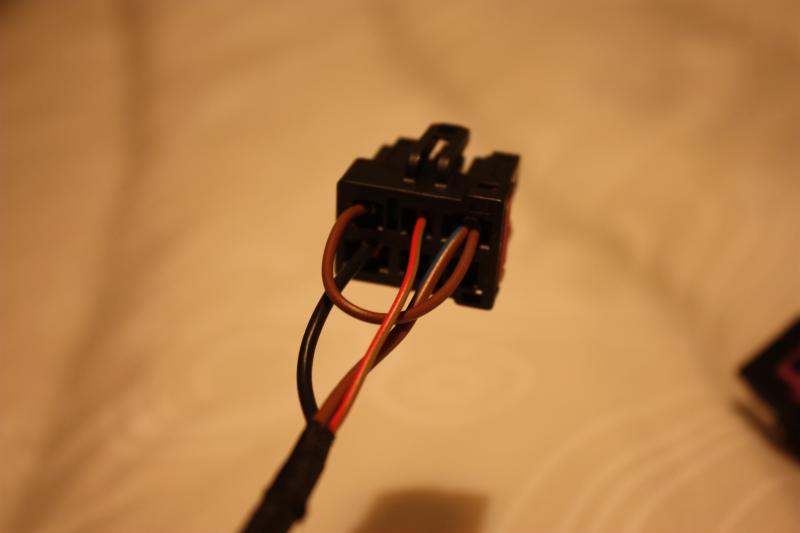

ah oui je veux bien + 1 + 1 + 1 + 1 + 1 merci pour ton aide car je vois que sur ce forum c'est rare, ben si tu peux me prendre en photo les câbles sortant des prises des bouton et des prises des sièges et une photo de différent câble a brancher merci d'avance ca m'aiderait beaucoup :bisous: :bisous:


Haut | Bas
MessagePosté: 14 Juin 2011, 12:32
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
par contre si tu peux me prendre les photos de prés pour bien distinguer les cables ça serait le top ;)


Haut | Bas
MessagePosté: 14 Juin 2011, 14:48
Avatar de l’utilisateur
Golfiste Fidèle
Golfiste Fidèle

Inscription: 21 Avr 2006, 12:09
Messages: 775
Région: 26

Golf IV TDI 130
Match II de Juil 2003





Haut | Bas
MessagePosté: 14 Juin 2011, 14:58
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
Ok merci a toi c'est sympa + 1


Haut | Bas
MessagePosté: 15 Juin 2011, 08:37
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001

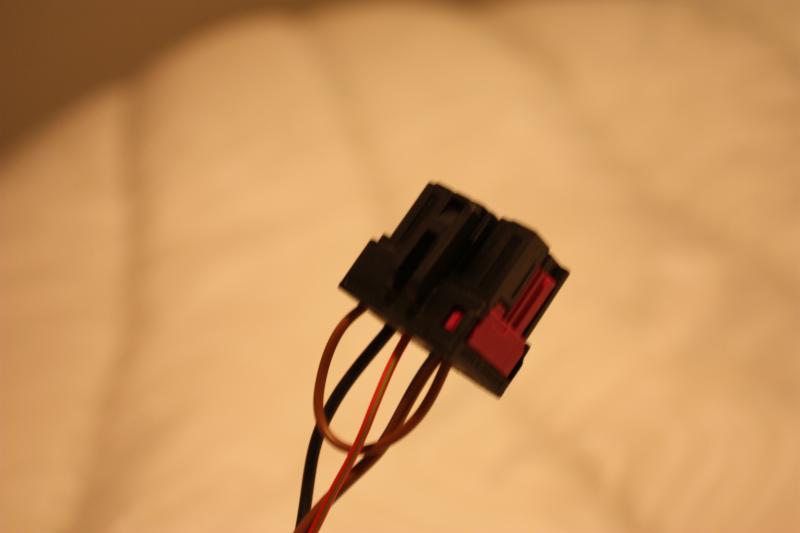

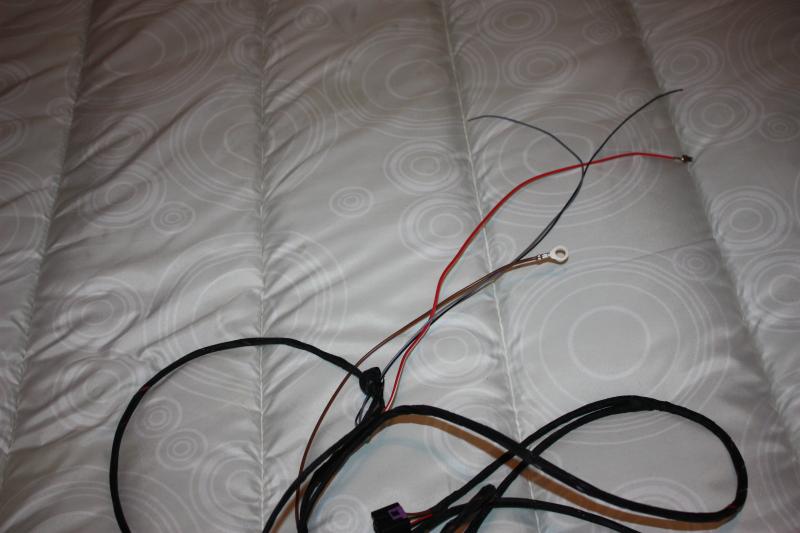

Un dernier renseignement pourrais tu penDre une photo de embout de câbles
a brancher stp (masse, câble d'alimentation etc..)


Haut | Bas
MessagePosté: 15 Juin 2011, 09:19
Avatar de l’utilisateur
Golfiste Fidèle
Golfiste Fidèle

Inscription: 21 Avr 2006, 12:09
Messages: 775
Région: 26

Golf IV TDI 130
Match II de Juil 2003


Haut | Bas
MessagePosté: 15 Juin 2011, 09:34
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
ok merci beaucoup :bisous: donc si je ne me trompe pas il n'y a que 4 câbles a brancher?


Haut | Bas
MessagePosté: 15 Juin 2011, 09:35
Avatar de l’utilisateur
Golfiste Fidèle
Golfiste Fidèle

Inscription: 21 Avr 2006, 12:09
Messages: 775
Région: 26

Golf IV TDI 130
Match II de Juil 2003
ouai
+ - et la lumiere des boutons je pense


Haut | Bas
MessagePosté: 15 Juin 2011, 10:06
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
ok merci bon ben cablage vendredi et je te tiens au courant encore merci pour ton aide :applause: :applause:


Haut | Bas
MessagePosté: 15 Juin 2011, 10:14
Avatar de l’utilisateur
Golfiste Fidèle
Golfiste Fidèle

Inscription: 21 Avr 2006, 12:09
Messages: 775
Région: 26

Golf IV TDI 130
Match II de Juil 2003
;)


Haut | Bas
MessagePosté: 15 Juin 2011, 11:16
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
je vais encore t’embêter... :? sur la photo je vois pas très bien l'embout du câble rouge pourrais tu me le prendre de plus pres en photo stp juste le câble d'alim rouge merci d'avance :D


Haut | Bas
MessagePosté: 16 Juin 2011, 09:04
Avatar de l’utilisateur
Golfiste Fidèle
Golfiste Fidèle

Inscription: 21 Avr 2006, 12:09
Messages: 775
Région: 26

Golf IV TDI 130
Match II de Juil 2003
ben en faite on en voit pas le bout
il est enfermé dans le tissus je sais pas avec quoi il est relié


Haut | Bas
MessagePosté: 16 Juin 2011, 11:38
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
ok c'est pas grave merci quand même ;)


Haut | Bas
MessagePosté: 11 Juil 2011, 02:25
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 18 Mai 2010, 02:00
Messages: 307
Localisation: Suresnes
Région: 92

Golf IV TDI 150
Carat de Fév 2003
salut

je m escuse de polluer le post... mais commeje n ais pas de reponse dans le miens et certain ;) senble bien cale... ^^

j aimerais svp connaitre le shema pour faire un cable pour siege recaro ele ctric et a memoire.

les sieges etaient monte sur une golf 4 V6 ils sont chauffant aussi mais j ai la connectique des chaufants.

si vous aviez ca, vous ne savez pas a quel point je vous serait reconnaissant

un grand merci


Haut | Bas
MessagePosté: 11 Juil 2011, 16:08
Golfiste Intéressé
Golfiste Intéressé

Inscription: 08 Mar 2011, 17:45
Messages: 533
Région: 66

Golf IV TDI 130
Confort + de Déc 2001
ah désoler moi je connais juste pour le chauffant :x


Haut | Bas
