 Sujet du message: Brochage autoradio VW
MessagePosté: 30 Aoû 2007, 22:56
VIP
VIP

Inscription: 25 Déc 2005, 12:45
Messages: 884
Localisation: NC
Région: 88

Autre Volkswagen Autre
Highline + de Mar 2010
Bornage des logements des connecteurs
multibroches I, II et III au dos du système intégré
d'autoradio et de navigation béta gamma mfd1




Le connecteur multibroche I -T20- comporte 3 parties, chacune d'elles étant caractérisée par une couleur différente :

Connecteur multibroche I, partie 1, jaune
1 - Sortie ligne arrière gauche, LR
2 - Sortie ligne arrière droite, RR
3 - Sortie ligne, négatif
4 - Sortie ligne avant gauche, LF
5 - Sortie ligne avant droite, RF
6 - Borne positive connectée pour amplificateur

Connecteur multibroche I, partie 2, verte
7 - Signal d'entrée du téléphone, positif
8 - 2e afficheur, CLOCK (assignation de la cadence pour le flux des données)
9 - 2e afficheur, DATA (échange des données pour le porte-instruments avec le 2e afficheur)
10 - 2e afficheur, ENA (surveillance du flux des données et signal de confirmation de la transmission correcte des données)
11 - Radiocommande
12 - Signal d'entrée téléphone, négatif

Connecteur multibroche I, partie 3, bleue
13 - Changeur de CD, DATA IN (données vers l'autoradio)
14 - Changeur de CD, DATA OUT (données en provenance de l'autoradio)
15 - Changeur de CD, CLOCK (assignation de la cadence pour le flux des données)
16 - Changeur de CD, alimentation en tension plus, borne 30
17 - Changeur de CD, signal de commande
18 - Changeur de CD, canaux droit et gauche, négatif
19 - Changeur de CD, canal gauche, CD/L
20 - Changeur de CD, canal droit, CD/R


Connecteur multibroche II, -T8a-, 8 raccords, marron
1 - Haut-parleur arrière droit, positif
2 - Haut-parleur arrière droit, négatif
3 - Haut-parleur avant droit, positif
4 - Haut-parleur avant droit, négatif
5 - Haut-parleur avant gauche, positif
6 - Haut-parleur avant gauche, négatif
7 - Haut-parleur arrière gauche, positif
8 - Haut-parleur arrière gauche, négatif

Connecteur multibroche III, -T8-, 8 raccords, noir
1 - GALA (adaptation du volume sonore en fonction de la vitesse)
2 - Mise en sourdine pour fonctionnement du téléphone (le contact est alors commuté sur le négatif)
3 - Autodiagnostic/câble K
4 - Raccord pour mise en marche/arrêt asservis à la clé de contact(contact S)
5 - Signal de commande du codageantivol, SAFE
6 - Éclairage (borne 58b)
7 - Borne positive de la batterie, borne 30
8 - Borne négative de la batterie, borne 31

____________________________________________________________

Connecteurs sur le système intégré d'autoradio et de navigation

1. Raccord de l'antenne du système de navigation
2. Connecteur à 26 pôles pour les capteurs du système de navigation
3. Raccord RGB
4. Connecteur
multibroche I, II, III
5. Raccord pour diversité d'antennes uniquement sur le système RNS 05.00
6. Raccord d'antenne d'autoradio

____________________________________________________________

Bornage des logements du connecteur à 26 pôles pour les capteurs du système de navigation


4 - Borne 15 (allumage)
5 - Sortie gauche de capteur de vitesse
6 - Consigne de conduite Nf +
13 - Bus CAN High
17 - Contacteur de feu de recul
18 - Sortie droite de capteur de vitesse
19 - Consigne de conduite Nf -
20 - Ecran de consigne de conduite Nf
26 - Bus CAN LOW

____________________________________________________________

Bornage des logements du connecteur à 11 pôles du raccord RGB


1 - Masse NF
2 - NF/gauche
3 - NF/droite
4 - Sync. C
5 - Masse vidéo
6 - PAL/NTSC
7 - Vidéo on
8 - B in
9 - G in
10 - R in
11 - Ecran masse


Dernière édition par Alex88p le 02 Sep 2007, 20:23, édité 1 fois.

Haut | Bas
 Sujet du message:
MessagePosté: 02 Sep 2007, 19:35
VIP
VIP

Inscription: 25 Déc 2005, 12:45
Messages: 884
Localisation: NC
Région: 88

Autre Volkswagen Autre
Highline + de Mar 2010
Bornage des logements des connecteurs
multibroches I, II, III et IV au dos du système intégré
d'autoradio et de navigation delta, rcdXXX mfd2




→ Connecteur multibroche I
1 - Haut-parleur + AR D
2 - Haut-parleur + AV D
3 - Haut-parleur + AV G
4 - Haut-parleur + AR G
5 - Haut-parleur - AR D
6 - Haut-parleur - AV D
7 - Haut-parleur - AV G
8 - Haut-parleur - AR G

→ Connecteur multibroche II
9 - Bus CAN positif Hight
10 - Bus CAN négatif Low
11 - Mise en veille silencieuse (mode téléphone)
12 - Borne négative de la batterie (borne 31)
13 - Mise en marche autoradio, câble de commande positif
14 - Contacteur d'alarme (uniquement USA)
15 - Borne positive de la batterie (borne 30)
16 - Signal de commande de l'antivol, SAFE (borne 30)

→ Connecteur multibroche III
1 - Entrée audio externe gauche
2 - Masse entrée audio externe
3 - Sortie ligne gauche
4 - Libre
5 - Consigne de conduite Nf +
6 - Signal d'entrée du téléphone, TEL-
7 - Entrée audio externe droite
8 - Masse sortie ligne
9 - Sortie ligne droite
10 - Libre
11 - Consigne de conduite Nf -
12 - Signal d'entrée du téléphone, TEL+


→ Connecteur multibroche IV
1 - libre
2 - Changeur de CD, canaux droit et gauche, masse
3 - libre
4 - Changeur de CD, alimentation en tension (+), borne 30
5 - libre
6 - Changeur de CD, DATA OUT
7 - libre
8 - Changeur de CD, canal gauche, CD/L
9 - Changeur de CD, canal droit, CD/R
10 - Changeur de CD, signal de commande
11 - Changeur de CD, DATA IN
12 - Changeur de CD, CLOCK


Haut | Bas
 Sujet du message:
MessagePosté: 02 Sep 2010, 20:01
Golfiste Timide
Golfiste Timide

Inscription: 09 Nov 2007, 22:00
Messages: 46
Localisation: Lille
Merci,

Quelqu'un aurait une photo pour que je vois comment sont branchés les cables aux fiches Marron et Noir.

Je m'explique, on a volé l'autoradio d'un ami et il lui ont coupé les fils donc il a du racheté des fiches universel mais le souci c'est qu'il ne sait pas comment raccorder les fils entre eux, il a peur de tout court-circuiter.

Merci.


Haut | Bas
 Sujet du message:
MessagePosté: 24 Sep 2010, 07:55
Avatar de l’utilisateur
Nouveau Membre
Nouveau Membre

Inscription: 23 Sep 2010, 19:24
Messages: 9
Localisation: CAEN
bonjour, je dispose d'un autoradio d'origine mais seulement la partie K7 j'ai trouvé une partie CD à rajouter au dessus seulement je voudrais savoir si ca ne pose pas problème car c'est pas le poste entier de base?


Haut | Bas
 Sujet du message:
MessagePosté: 29 Jan 2011, 11:20
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 30 Juil 2007, 22:03
Messages: 3277
Localisation: Collé dans mon Recaro
Région: 88

Golf IV TDI 150
GTI Exclusive de Aoû 2001
Salut,

j' ajoute les couleurs de fils des 2 fiches Iso autoradio car c 'est souvent demandé mais non present sur le forum (du mojns en post it, donc pas facilement retrouvable)...

Connecteur multibroche II, -T8a-, 8 raccords, marron
1 - Haut-parleur arrière droit, positif (bleu)
2 - Haut-parleur arrière droit, négatif (brun/bleu)
3 - Haut-parleur avant droit, positif (rouge)
4 - Haut-parleur avant droit, négatif (brun/rouge)
5 - Haut-parleur avant gauche, positif (bleu/blanc)
6 - Haut-parleur avant gauche, négatif (brun/blanc)
7 - Haut-parleur arrière gauche, positif (rouge/vert)
8 - Haut-parleur arrière gauche, négatif (brun/vert)

Connecteur multibroche III, -T8-, 8 raccords, noir
1 - GALA (adaptation du volume sonore en fonction de la vitesse) (bleu/blanc)
2 - Mise en sourdine pour fonctionnement du téléphone (le contact est alors commuté sur le négatif) (vert/gris)
3 - Autodiagnostic/câble K (gris/blanc)
4 - Raccord pour mise en marche/arrêt asservis à la clé de contact (contact S) (jaune/rouge)
5 - Signal de commande du codageantivol, SAFE (rouge/blanc)
6 - Éclairage (borne 58b) (gris/bleu)
7 - Borne positive de la batterie, borne 30 (rouge/blanc)
8 - Borne négative de la batterie, borne 31 (brun)


Edit:

attention vue de derrière l' autoradio



Dernière édition par Guedin le 05 Aoû 2014, 17:54, édité 1 fois.

Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 14 Mar 2011, 18:45
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 05 Fév 2011, 11:08
Messages: 361
Localisation: GUEBWILLER
Région: 68

Golf IV TDI 150
GTI de Aoû 2001
a quoi coresponde les numero de 1 a 8 sai des numeros sur les fiche iso ou alor sai un ordre de montage


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 14 Mar 2011, 19:03
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 30 Juil 2007, 22:03
Messages: 3277
Localisation: Collé dans mon Recaro
Région: 88

Golf IV TDI 150
GTI Exclusive de Aoû 2001
Salut,

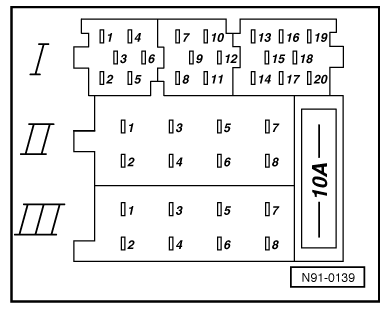

je repost la photo de tout en haut qui ne s' affiche pas, tu devrais mieux comprendre...

Attention, vue de derriere l' autoradio:


;)


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 14 Mar 2011, 20:11
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 05 Fév 2011, 11:08
Messages: 361
Localisation: GUEBWILLER
Région: 68

Golf IV TDI 150
GTI de Aoû 2001
merci baucoup guedin la oui du coup je comprend baucoup mieux et on ne peut pas ce planter vu quil ya un detrompeur sur ces fiche iso merci en tout cas je pourrait pourrait remetre mon faisceau dorigine a la place de ses dominaux ca serat baucoup plus propre merci encore :nikel:


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 03 Juin 2011, 14:45
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 19 Juil 2010, 17:42
Messages: 308
Localisation: Bzh-35
Région: 35

Autre Volkswagen 1.8 T
Carat de Sep 2002
Petite question,
sur le connecteur à 26 pôles du système de navigation MFD, le pole 17 (Contacteur de feu de recul) peut il servir d info pour une interface servant a piloter une caméra de recul ?

merci d avance


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 04 Juil 2011, 22:26
Nouveau Membre
Nouveau Membre

Inscription: 29 Juin 2011, 18:11
Messages: 8
Région: 56

Golf IV TDI 100
Match II de Juin 2003
bonjour a tous

dabord merci guedin pour le lien.

je vais acheter un nouveau poste pour ma golfe

http://www.erisin.com/erisin-es848v-vw-hd-car-video-player-gps-dvbt-3d-rotating-menu_p170.html?cPath=13_38

et sur cette photo



on peut voir une multibroche, et c'est celle qui va dans la II et III de ce dessin


alors je me posai des questions sur le cable 9 (orange) de la photo

d'abord est-ce bien le cable qui va me permette de régler l'intensité de la lumière du poste( ou juste diminuer quand j'allume les phare)

et ensuite ou doit-je le brancher?

je pensai au 6 de la multibroche III

c'est bien ça?

merci de votre aide


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 24 Juil 2011, 21:27
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 24 Aoû 2009, 16:57
Messages: 327
Localisation: planète vw
Région: 77

Golf IV TDI 90
Edition de Mar 2003
normalement le cable illuminator diminue la luminosité de l'écran quand les feux feux sont allumés et allument les boutons du poste même poste éteint

en tout cas sur mon pioneer ...


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 25 Juil 2011, 15:35
Nouveau Membre
Nouveau Membre

Inscription: 29 Juin 2011, 18:11
Messages: 8
Région: 56

Golf IV TDI 100
Match II de Juin 2003
ok, mais je doit le brancher ou?? je pensais au 6 citer plus haut

Guedin a écrit:
Salut,



j' ajoute les couleurs de fils des 2 fiches Iso autoradio car c 'est souvent demandé mais non present sur le forum (du mojns en post it, donc pas facilement retrouvable)...



Connecteur multibroche II, -T8a-, 8 raccords, marron

1 - Haut-parleur arrière droit, positif (bleu)

2 - Haut-parleur arrière droit, négatif (brun/bleu)

3 - Haut-parleur avant droit, positif (rouge)

4 - Haut-parleur avant droit, négatif (brun/rouge)

5 - Haut-parleur avant gauche, positif (bleu/blanc)

6 - Haut-parleur avant gauche, négatif (brun/blanc)

7 - Haut-parleur arrière gauche, positif (rouge/vert)

8 - Haut-parleur arrière gauche, négatif (brun/vert)



Connecteur multibroche III, -T8-, 8 raccords, noir

1 - GALA (adaptation du volume sonore en fonction de la vitesse) (bleu/blanc)

2 - Mise en sourdine pour fonctionnement du téléphone (le contact est alors commuté sur le négatif) (vert/gris)

3 - Autodiagnostic/câble K (gris/blanc)

4 - Raccord pour mise en marche/arrêt asservis à la clé de contact (contact S) (jaune/rouge)

5 - Signal de commande du codageantivol, SAFE (rouge/blanc)

6 - Éclairage (borne 58b) (gris/bleu)

7 - Borne positive de la batterie, borne 30 (rouge/blanc)

8 - Borne négative de la batterie, borne 31 (brun)


de toute façon je reçoit le post et caméra de recul dans 2 jours ^^ si tous ce passe bien comme prévu, donc je vais bien voir et me débrouiller


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 25 Juil 2011, 16:30
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 24 Aoû 2009, 16:57
Messages: 327
Localisation: planète vw
Région: 77

Golf IV TDI 90
Edition de Mar 2003
6 - Éclairage (borne 58b) (gris/bleu)

c'est un poste vw?


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 25 Juil 2011, 16:45
Nouveau Membre
Nouveau Membre

Inscription: 29 Juin 2011, 18:11
Messages: 8
Région: 56

Golf IV TDI 100
Match II de Juin 2003
non c'est une sous marque http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=170660251827&ssPageName=STRK:MEWAX:IT


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 25 Juil 2011, 19:52
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 24 Aoû 2009, 16:57
Messages: 327
Localisation: planète vw
Région: 77

Golf IV TDI 90
Edition de Mar 2003
bah tu diras comment il tourne comme poste


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 26 Juil 2011, 11:38
Nouveau Membre
Nouveau Membre

Inscription: 29 Juin 2011, 18:11
Messages: 8
Région: 56

Golf IV TDI 100
Match II de Juin 2003
ok pas de souci, je ferait mm un petit tuto, et quel pionner a tu dans ta golf? est ce qu'il depasse un peu de la planche de bord? et combien l'a tu payer?


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 29 Juil 2011, 10:49
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 24 Aoû 2009, 16:57
Messages: 327
Localisation: planète vw
Région: 77

Golf IV TDI 90
Edition de Mar 2003
399 euros double din dvd divx usb i pod entrée caméra ...
http://www.pioneer.eu/fr/products/archi ... index.html

il est bien plaqué partout voilà le lien vers les photos un peu de mauvaises qualité mais ça donne un aperçu
viewtopic.php?f=57&t=39360


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 18 Oct 2011, 13:00
Avatar de l’utilisateur
Golfiste Fidèle
Golfiste Fidèle

Inscription: 15 Fév 2011, 19:44
Messages: 991
Localisation: Lyon
Région: 69

Golf IV TDI 110
Confort de Juil 2001
MERCI !


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 23 Nov 2011, 03:07
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 18 Mai 2010, 02:00
Messages: 316
Localisation: Suresnes
Région: 92

Golf IV TDI 150
Carat de Fév 2003
salut ^^

je me demande si il n y aurait pas une personne qui pourrait nous poster dans cet exelent Sujet le Bornage d'un Quadlock vers ISO.

Ca peut etre interessant pour un RNS510 voir d'autre unite en Connecteur Quadlock

merci


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 05 Aoû 2012, 18:34
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 30 Juil 2007, 22:03
Messages: 3277
Localisation: Collé dans mon Recaro
Région: 88

Golf IV TDI 150
GTI Exclusive de Aoû 2001
Salut,

déjà ce n' est pas un autoradio VW mais pour vw, ensuite qu' est ce que tu n' arrive pas a brancher???

car sur ta photo il est en marche donc...


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 08 Aoû 2012, 06:42
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 24 Aoû 2009, 16:57
Messages: 327
Localisation: planète vw
Région: 77

Golf IV TDI 90
Edition de Mar 2003
:up:


Haut | Bas
 Sujet du message: Re:
MessagePosté: 23 Aoû 2012, 07:15
Perfusé au Forum
Perfusé au Forum

Inscription: 25 Jan 2009, 19:04
Messages: 2809
Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4
Région: DOM-TOM

Golf IV TDI 130
GTI Exclusive de Juil 2001
Guedin a écrit:
Connecteur multibroche III, -T8-, 8 raccords, noir
1 - GALA (adaptation du volume sonore en fonction de la vitesse) (bleu/blanc)
2 - Mise en sourdine pour fonctionnement du téléphone (le contact est alors commuté sur le négatif) (vert/gris)
3 - Autodiagnostic/câble K (gris/blanc)
4 - Raccord pour mise en marche/arrêt asservis à la clé de contact (contact S) (jaune/rouge)
5 - Signal de commande du codageantivol, SAFE (rouge/blanc)
6 - Éclairage (borne 58b) (gris/bleu)
7 - Borne positive de la batterie, borne 30 (rouge/blanc)
8 - Borne négative de la batterie, borne 31 (brun)


selon vous sur lequel de ces cables on peut brancher le remote d'un ampli ?


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 23 Aoû 2012, 07:24
Perfusé au Forum
Perfusé au Forum

Inscription: 25 Jan 2009, 19:04
Messages: 2809
Localisation: Ile de la Reunion - Océan Indien - Dans mon garage sur ma mk4
Région: DOM-TOM

Golf IV TDI 130
GTI Exclusive de Juil 2001
up help pleASE?


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 23 Aoû 2012, 15:38
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 30 Juil 2007, 22:03
Messages: 3277
Localisation: Collé dans mon Recaro
Région: 88

Golf IV TDI 150
GTI Exclusive de Aoû 2001
Salut,

je suis loin d' être un pro de la sono mais perso je mettrai sur la 4- Raccord pour mise en marche/arrêt asservis à la clé de contact (contact S) (jaune/rouge) comme ca, il n' est alimenté (du moins le remote) que quand le contact est mis...

;)


Haut | Bas
 Sujet du message: Re: Brochage autoradio VW
MessagePosté: 24 Aoû 2012, 06:12
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 24 Aoû 2009, 16:57
Messages: 327
Localisation: planète vw
Région: 77

Golf IV TDI 90
Edition de Mar 2003
le remote est un fil tout bleu normalement il permet d'alimenter l'ampli uniquement lorsque le poste est allumé si il n'y en a pas, comme l'a dit Guedin, le mieux est l'après contact pour qu'il se coupe lorsque tu retires ta clef.


Haut | Bas
Afficher les messages postés depuis:  Trier par
Répondre  Nouveau topic  [ 47 messages ]  Aller à la page 1, 2  Suivante

Heures au format UTC + 1 heure [ Heure d’été ]


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 2 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages

Rechercher:
Développé par phpBB® Forum Software © phpBB Group
Traduction par phpBB-fr.com
phpBB SEO
Cookies - CGU
[ Time : 0.203s | 20 Queries | GZIP : Off ]
