 Sujet du message: Camera recul
MessagePosté: 21 Jan 2021, 16:56
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003

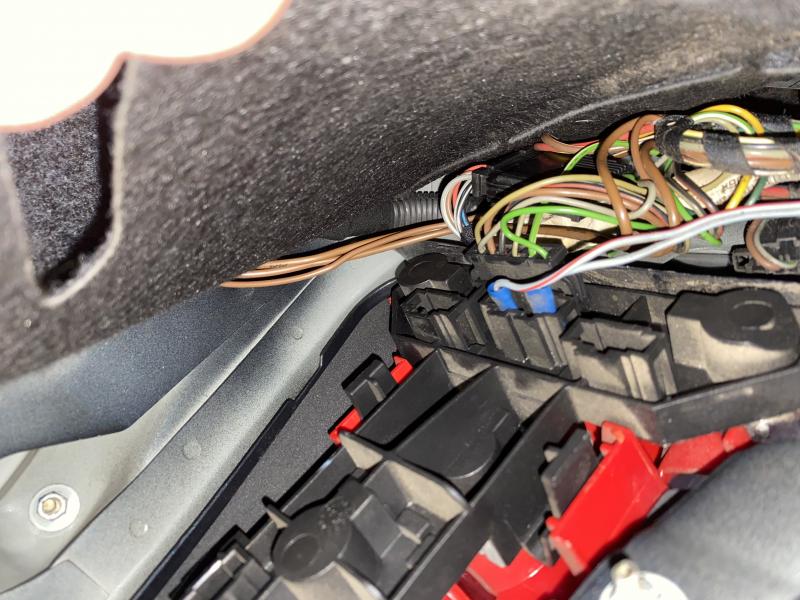

Bonjour

Alors voila mon souci

J’ai tirer les cable de l’autoradio et brancher les deux iso.

Jusque la la camera ne marche pas , normal

Je doit donc brancher le12v + sur le feu de recul et la masse.

Comment deja cabler ?
Une cosse et je fixe dans l’emplacement ??

Merci d’avance



Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 17:01
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 726
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
Citation:

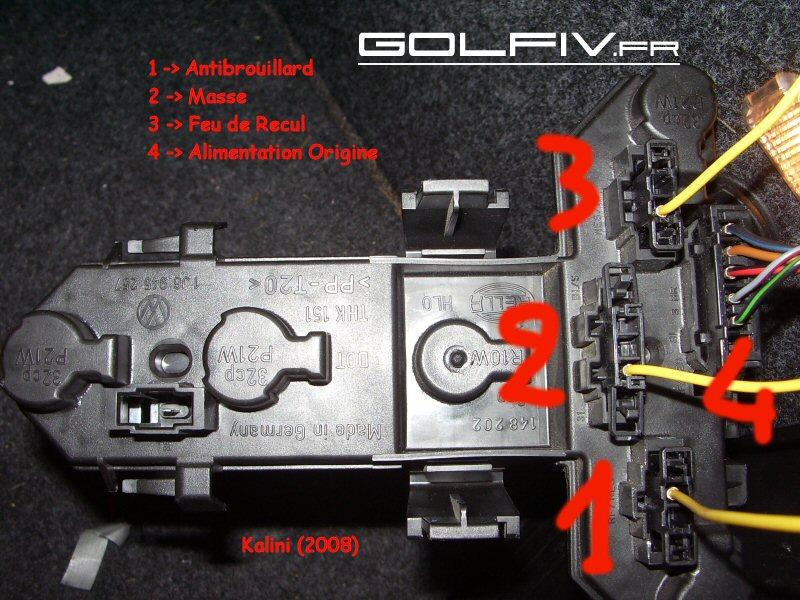

le pin T16/(signal recul) 6 de la centrale de recul sur un des 2 pins du connecteur représenté en position 3 sur la photo suivante:
- le pin T16/8 et T16/16 (masse) sur le pin 1 du connecteur représenté en position 2 de la photo suivante:



Extrait du tuto pour les radar de recul OEM (merci à Kalini) tu peut te brancher dessus
concernant le signal de marche arrière un connecteur existe 1J0 972 923 pour faire plus clean :) 2.60€ chez VW


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 17:22
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
Et est ce que je paux mettre une cosse male sur la fil rouge et l’emboiter sur une pin a l’endroit du connecteur ??

Car je l’ai fais et rien ne se passe ..


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 17:28
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 726
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
Le fil correspond a quoi a ton+ je suppose ?
Il faut repiquer ton signal de recul en position 3
Et ta masse en position 2 ou autre


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 17:43
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
Oui le rouge au 12v +

Donc si j’ai pas la fiche special vw
Je peux mettre une cosse et enfiler sur la pin ca va aussi ?


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 19:40
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 726
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
gaucho07 a écrit:
Oui le rouge au 12v +

Donc si j’ai pas la fiche special vw
Je peux mettre une cosse et enfiler sur la pin ca va aussi ?

Oui oui bien sur tant que le contact se fait :)


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 19:52
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
Et vous va le deuxieme petit fil rouge ?
Car j’ai cabler mais rien ne se passe


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 20:19
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 726
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
gaucho07 a écrit:
Et vous va le deuxieme petit fil rouge ?
Car j’ai cabler mais rien ne se passe

comment sa le deuxieme petit fil rouge :)
tu as une photo des cables que tuas je vois pas


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 20:46
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
Voila en photo
Le 1 et je 2 donc masse et 12v
Et le 3 j’en fais quoi ?



Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 21:24
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 726
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
gaucho07 a écrit:
Voila en photo
Le 1 et je 2 donc masse et 12v
Et le 3 j’en fais quoi ?


Ha ouii !! c'est foutu exactement comme le mien enfaite c'est pour rapatrier ton signale de marche arrière a l'avant vers ton poste donc en gros le 1 va avec le 3 au +12 marche arrière et le 2 a la masse et l'autre bout de ton 3 qui arrive donc au cul tu poste se pique sur le câble du poste reverse pour que le poste sache quand envoyer le signal de ta camera (en marche arrière)


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 21:28
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
Ok donc vu qu’il est court je vais devoir mettre un connecteur en T.

Et pour l’avant je ne vois pas c’est ou le reverse derriere le post


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 21:34
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 726
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
gaucho07 a écrit:
Ok donc vu qu’il est court je vais devoir mettre un connecteur en T.

Et pour l’avant je ne vois pas c’est ou le reverse derriere le post


Alors la sa dépend des poste du coup mais je dirais que c'est le rouge sur le tiens a vérifier envoi photos ou regarde sur le manuel mais normalement y'a des autocollant sur chaque fil derrière le poste c'est sur les fils du poste pas sur le faisceaux de la voiture


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 21:44
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
Ok ok et bien je verrai demain je regarde
Ou apres demain si j’ai pas le temps je te dirai
Merci deja en tout ca !

Je reviens quand c’est bon


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 21 Jan 2021, 21:46
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 726
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
Pas de soucis si sa peut t'aider tiens nous au courant


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 04 Fév 2021, 11:30
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
Salut je reviens donc toujours pas de camera

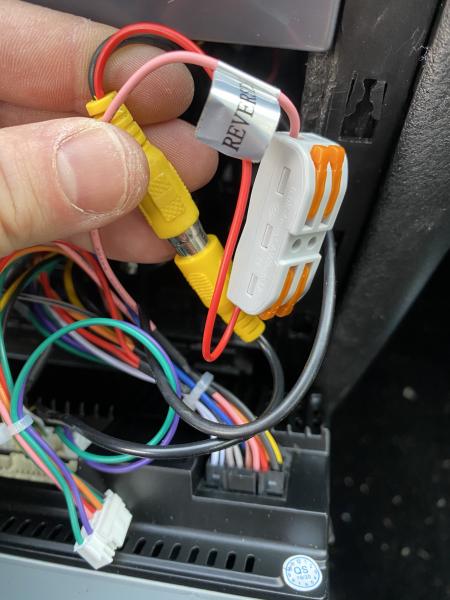

voila comme tu peux voir sur les photos au niveau du post la fiche iso est brancher sur le post et le fil rouge branché au rose ( reverse du poste )

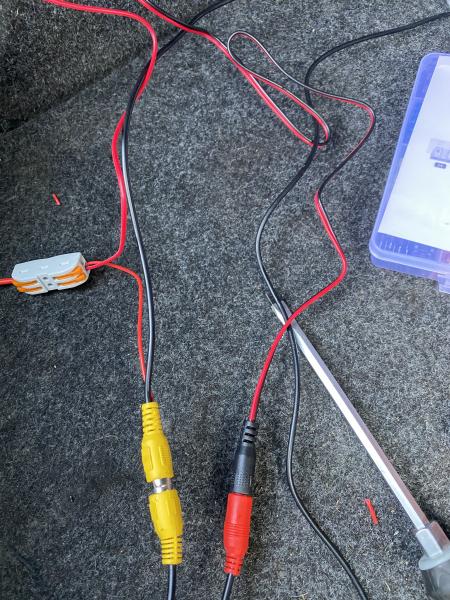

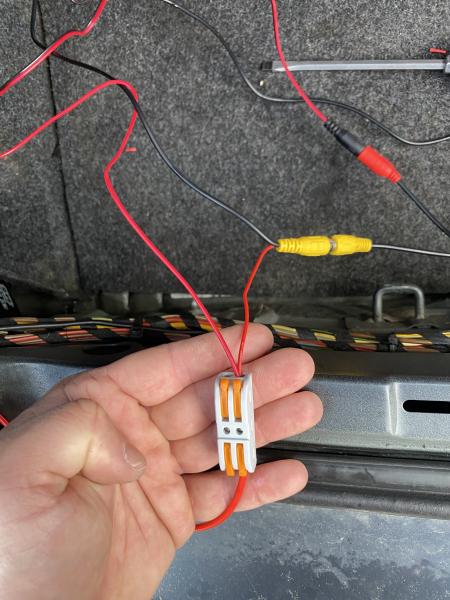

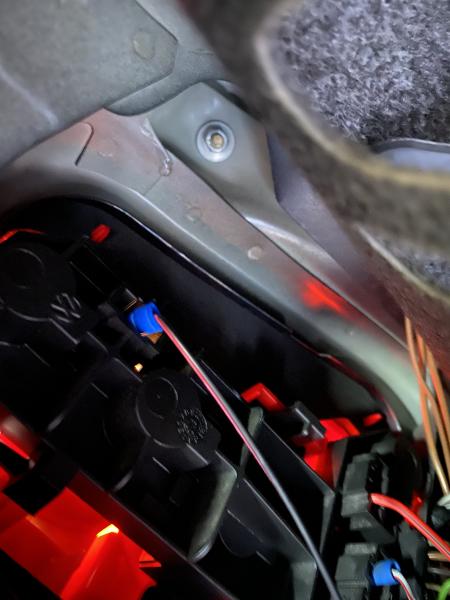

pour l'arrière les feux fiches iso sont connectées et le noir sur la masse du feu et le petit fil rouge avec le grand rouge ensemble tous les deux connectées sur le 12 v de la marche arrière


pour moi je ne vois pas d'ou viens le problème

ou est l'erreur ??? :zzz: :sos: :sos:


merci d'avance







Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 04 Fév 2021, 18:23
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 726
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
gaucho07 a écrit:
Salut je reviens donc toujours pas de camera

voila comme tu peux voir sur les photos au niveau du post la fiche iso est brancher sur le post et le fil rouge branché au rose ( reverse du poste )

pour l'arrière les feux fiches iso sont connectées et le noir sur la masse du feu et le petit fil rouge avec le grand rouge ensemble tous les deux connectées sur le 12 v de la marche arrière


pour moi je ne vois pas d'ou viens le problème

ou est l'erreur ??? :zzz: :sos: :sos:


merci d'avance








Et bah je t'avoue que de mon cotés le câblage m'as bien l'air bon pas de problème :?: As tu tester ton +12v marche arrière au multimètre ou a l'ampoule vérifié que tu es bien du courant. Vérifié dans un premier temps au cul de la platine et par la suite le rouge qui arrive avec ton RCA au cul du poste.
Un réglage éventuel au niveau du poste ?


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 04 Fév 2021, 19:11
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
Ecoute je vais en acheter un et tester

et deja regarder comment le regler car je connais pas trop l'utilisation d'un multimetre :hello:


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 04 Fév 2021, 19:16
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 726
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
Ho bah rien de bien compliqué la dessus en position continue et après juste a réglé le calibre et encore maintenant beaucoup se calibre automatiquement, Tu connecte la pince rouge sur le câble ou pin a testé et le noir a la masse, tu devrais avoir 12v environ


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 04 Fév 2021, 20:10
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
ok je vais acheter ca et je te tiens au courant

c'est le cas de le dire :D


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 15 Fév 2021, 14:39
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
Salut donc j'a bien vérifier au bornes de la lampe de feu de recul on est bon.

la lampe de toute façon s'allume du coup je ne vois pas d'ou viendrais le problème.


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 17 Fév 2021, 15:34
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
Salut a tous alors problème regler ou presque lol

J’ai recabler mais côté droit et la ca fonctionne !

Va savoir pourquoi

Mais j’ai un hic, quand je freine la camera se coupe ..

Comment régler ca ?

Merci


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 17 Fév 2021, 16:01
Avatar de l’utilisateur
Golfiste Intéressé
Golfiste Intéressé

Inscription: 19 Aoû 2016, 16:47
Messages: 726
Région: 03

Golf IV 1.6 16v
Basis de Mai 2001
gaucho07 a écrit:
Salut a tous alors problème regler ou presque lol

J’ai recabler mais côté droit et la ca fonctionne !

Va savoir pourquoi

Mais j’ai un hic, quand je freine la camera se coupe ..

Comment régler ca ?

Merci

Petite question côte gauche je supose tu as pas de feux de recul ? Normalement me semble que nos belles ne sont équipé que d'un feux de recul d'origine comme l'anti-brouillard arrière :)
Concernant le fait que quand tu freiner sa éteint la camera t'aurais pas un défaut sur ta platine ? Si quand tu freine est ce que ton phare de recul s'éteint ?


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 17 Fév 2021, 16:10
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
J’ai bien deux ampoules pour les feux de recul

Par contre j’ai pas vérifié si quand je freine le feu de recul s’eteint

Je vais essayer en filmant ou trouver une deuxième personne avec moi et je te dit ca merci


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 17 Fév 2021, 16:10
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 06 Mai 2011, 22:22
Messages: 5646
Région: 63

Golf IV 1.6 16v
Confort + de Jan 2002
Il me semble bien avoir les feux de recul des 2 cotes...


Haut | Bas
 Sujet du message: Re: Camera recul
MessagePosté: 17 Fév 2021, 17:02
Golfiste Timide
Golfiste Timide

Inscription: 15 Aoû 2020, 16:49
Messages: 98
Région: 57

Golf IV TDI 100
Pacific de Mai 2003
Oui idem j’ai bien deux feux

Et en plus du problème de frein

Votre camera film bien loin ?
La mienne film assez bas je trouve je ne vois pas loin


Haut | Bas
