MessagePosté: 22 Juil 2020, 23:35
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 09 Nov 2016, 17:36
Messages: 4523
Localisation: Environs de Meaux
Région: 77

Golf IV V6
Highline + de Avr 2000
Alors ça y est, le DSP, c'est parti !! :nikel:

Alors pour la question N°1, l’œillet sur la borne +30 en effet, et l'autre extrémité dans un emplacement libre dans ta boite à fusible.
Perso, n'ayant pas de toit ouvrant, j'ai utilisé l'emplacement du fusible #30. Il y a un fil sur le faisceau Kufatec avec une socket que tu devras piner dans la seconde chambre de l'emplacement de fusible que tu auras choisi pour le câble avec l’œillet.

La question N°2 maintenant.
Côté outillage, je te conseille vivement d'investir dans des extracteurs de connecteurs VAG: exemple >>>ICI<<< De quoi dénuder des fils et une pince à sertir type AMP. Ainsi équipé, tu seras plus tranquille pour bricoler dans les prises.

Les 3 fils dénudés servent à récupérer les signaux Gala, Tel mute et Diagnose de la T8. Il te faudra donc te raccorder sur les fils des chambres 1, 2 & 3 de la T8. Soit tu coupes, tu relies les fils ensemble avec une soudure puis une gaine thermorétractable ( ce que j'ai fait ) ou tu extractes les connecteurs de la T8, tu coupes au ras de la socket et tu relies les fils que tu sertis dans les sockets fournies par Kufatec.


Haut | Bas
MessagePosté: 23 Juil 2020, 11:59
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 22 Oct 2019, 16:36
Messages: 228
Région: 93

Golf IV TDI 150
Carat de Juin 2002
Oui enfin 8)

StoOnHead a écrit:
Alors pour la question N°1, l’œillet sur la borne +30 en effet, et l'autre extrémité dans un emplacement libre dans ta boite à fusible.
Perso, n'ayant pas de toit ouvrant, j'ai utilisé l'emplacement du fusible #30. Il y a un fil sur le faisceau Kufatec avec une socket que tu devras piner dans la seconde chambre de l'emplacement de fusible que tu auras choisi pour le câble avec l’œillet.

Super c'est clair maintenant :nikel:

StoOnHead a écrit:
La question N°2 maintenant.
Côté outillage, je te conseille vivement d'investir dans des extracteurs de connecteurs VAG: exemple >>>ICI<<< De quoi dénuder des fils et une pince à sertir type AMP. Ainsi équipé, tu seras plus tranquille pour bricoler dans les prises.

Les 3 fils dénudés servent à récupérer les signaux Gala, Tel mute et Diagnose de la T8. Il te faudra donc te raccorder sur les fils des chambres 1, 2 & 3 de la T8. Soit tu coupes, tu relies les fils ensemble avec une soudure puis une gaine thermorétractable ( ce que j'ai fait ) ou tu extractes les connecteurs de la T8, tu coupes au ras de la socket et tu relies les fils que tu sertis dans les sockets fournies par Kufatec.

Donc si on applique la méthode que t'as utilisé pas besoin d'utiliser les extracteurs de connecteurs c'est ça? parce que couper/relier/souder c'est plus simple :)
Du coup pour la T26 tu as procédé de la même manière ? :idea:
le fil can low sur le 26
le fil can hight sur le 13
le fil blanc sur le 6
le fil marron sur le 19
le fil noir sur le 20


Haut | Bas
MessagePosté: 23 Juil 2020, 14:03
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 09 Nov 2016, 17:36
Messages: 4523
Localisation: Environs de Meaux
Région: 77

Golf IV V6
Highline + de Avr 2000
LilJo a écrit:
Oui enfin 8)

StoOnHead a écrit:
Alors pour la question N°1, l’œillet sur la borne +30 en effet, et l'autre extrémité dans un emplacement libre dans ta boite à fusible.
Perso, n'ayant pas de toit ouvrant, j'ai utilisé l'emplacement du fusible #30. Il y a un fil sur le faisceau Kufatec avec une socket que tu devras piner dans la seconde chambre de l'emplacement de fusible que tu auras choisi pour le câble avec l’œillet.

Super c'est clair maintenant :nikel:

StoOnHead a écrit:
La question N°2 maintenant.
Côté outillage, je te conseille vivement d'investir dans des extracteurs de connecteurs VAG: exemple >>>ICI<<< De quoi dénuder des fils et une pince à sertir type AMP. Ainsi équipé, tu seras plus tranquille pour bricoler dans les prises.

Les 3 fils dénudés servent à récupérer les signaux Gala, Tel mute et Diagnose de la T8. Il te faudra donc te raccorder sur les fils des chambres 1, 2 & 3 de la T8. Soit tu coupes, tu relies les fils ensemble avec une soudure puis une gaine thermorétractable ( ce que j'ai fait ) ou tu extractes les connecteurs de la T8, tu coupes au ras de la socket et tu relies les fils que tu sertis dans les sockets fournies par Kufatec.

Donc si on applique la méthode que t'as utilisé pas besoin d'utiliser les extracteurs de connecteurs c'est ça? parce que couper/relier/souder c'est plus simple :)
Du coup pour la T26 tu as procédé de la même manière ? :idea:
le fil can low sur le 26
le fil can hight sur le 13
le fil blanc sur le 6
le fil marron sur le 19
le fil noir sur le 20


Oui, pour la T26, il me semble que tout ce petit monde est déjà équipé de connecteur sertis par Kufatec. Y'a juste à insérer les fiches dans les bonnes chambres de la prise.
A noter que La T26 doit être ouverte par ses côtés avant de pouvoir insérer les contacts... :roll: Ensuite, 'faut pas se gourer car c'est à ce moment précis que tu te diras que tu aurais du commander les outils extracteurs !! :)


Haut | Bas
MessagePosté: 23 Juil 2020, 14:08
Avatar de l’utilisateur
Membre Addicted
Membre Addicted

Inscription: 14 Nov 2016, 22:13
Messages: 1302
Localisation: Marquixanes
Région: 66

Golf IV TDI 150
Sport + de Nov 2001
Exactement, sinon avec un trombone c'est faisable pour enlever les pins mais faut aimer galèrer lol :)


Haut | Bas
MessagePosté: 28 Aoû 2020, 15:51
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 22 Oct 2019, 16:36
Messages: 228
Région: 93

Golf IV TDI 150
Carat de Juin 2002
Hello :hello:

J’ai essayé de monter tout ça mais me suis heurté au premier obstacle :)

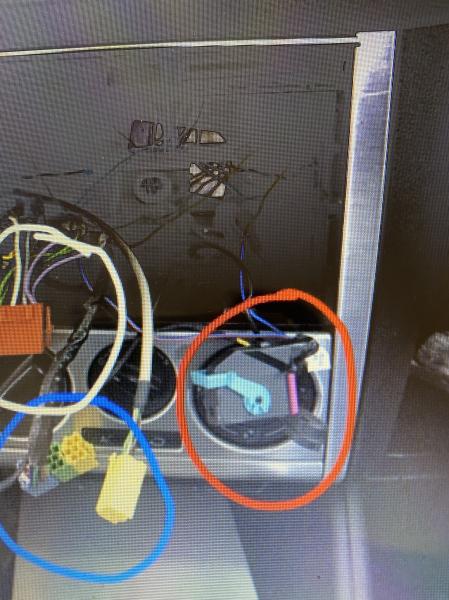

Sur mon cablage derrière je vois qu’il me manque le T26 entouré en orange, c’est normal ? (Photo de Tchouki)

Sinon petite photo pendant le chantier de la maison :P



Haut | Bas
MessagePosté: 28 Aoû 2020, 17:41
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 09 Nov 2016, 17:36
Messages: 4523
Localisation: Environs de Meaux
Région: 77

Golf IV V6
Highline + de Avr 2000
Hello !
Oui, c'est normal si c'est une seconde monte. Il va te falloir acheter le "cable TV free" !!
Tu peux le trouver sur la Bay ou chez Kufatec. >>> Exemple sur la Bay <<<


Haut | Bas
MessagePosté: 28 Aoû 2020, 18:03
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 22 Oct 2019, 16:36
Messages: 228
Région: 93

Golf IV TDI 150
Carat de Juin 2002
Je me disais bien que c’etait le cable Free en plus !! :)
En tout cas merci tu geres comme d’hab, je trouve ça dommage que ce n’est pas fourni avec le kit complet de chez Kufatec :idea:


Haut | Bas
MessagePosté: 28 Aoû 2020, 18:14
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 09 Nov 2016, 17:36
Messages: 4523
Localisation: Environs de Meaux
Région: 77

Golf IV V6
Highline + de Avr 2000
N'oublie pas de regarder ( avant de tout remonter ) que l'interrupteur qui équipe le câble soit bien sur la position qui autorise le passage des données Gala. ;)


Haut | Bas
MessagePosté: 31 Aoû 2020, 12:14
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 22 Oct 2019, 16:36
Messages: 228
Région: 93

Golf IV TDI 150
Carat de Juin 2002

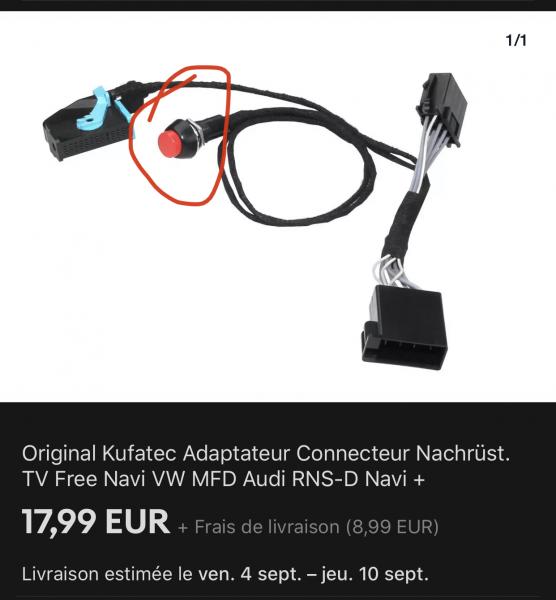

Tu parles de cet interrupteur ??


Haut | Bas
MessagePosté: 31 Aoû 2020, 12:52
Avatar de l’utilisateur
Membre Addicted
Membre Addicted

Inscription: 14 Nov 2016, 22:13
Messages: 1302
Localisation: Marquixanes
Région: 66

Golf IV TDI 150
Sport + de Nov 2001
Oui c'est bien celui là ;)
J'avoue Kufatec pourrait le fournir dans le kit.... C'est pas ce qui coute le plus cher :)


Haut | Bas
MessagePosté: 31 Aoû 2020, 14:00
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 09 Nov 2016, 17:36
Messages: 4523
Localisation: Environs de Meaux
Région: 77

Golf IV V6
Highline + de Avr 2000

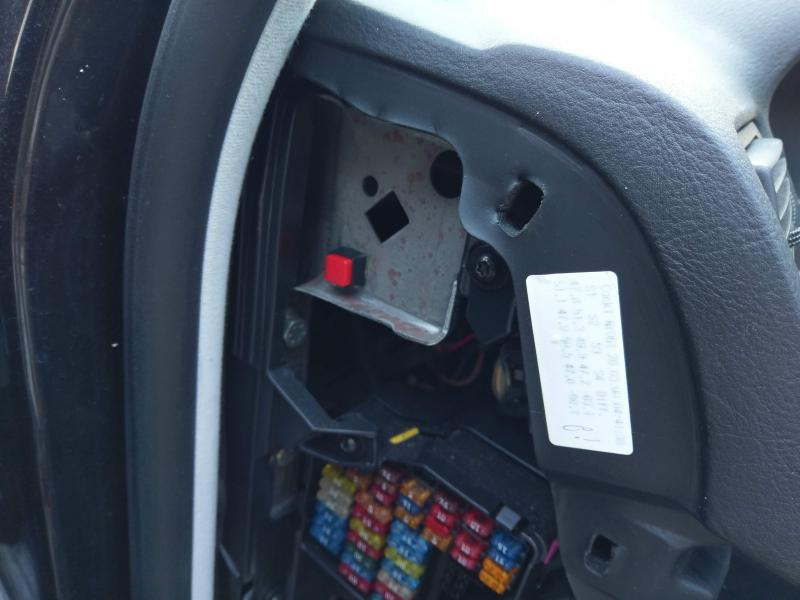

Astuce ! ;) Pour mon montage du MFD, je ne voulais pas que cet interrupteur soit condamné derrière le MFD. Je l'ai rendu accessible en le montant au dessus des fusibles habitacle, sur le renfort en métal de la joue de TDB côté conducteur. Le switch s'est parfaitement inséré dans un des trous de la ferrure.



Haut | Bas
MessagePosté: 31 Aoû 2020, 20:04
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 22 Oct 2019, 16:36
Messages: 228
Région: 93

Golf IV TDI 150
Carat de Juin 2002
t3sman a écrit:
Oui c'est bien celui là ;)
J'avoue Kufatec pourrait le fournir dans le kit.... C'est pas ce qui coute le plus cher :)

Mais graaave cyp ça m’a fait une petite frayeur quand je l’avais pas trouvé derriere mon mfd :)

StoOnHead a écrit:
Astuce ! ;) Pour mon montage du MFD, je ne voulais pas que cet interrupteur soit condamné derrière le MFD. Je l'ai rendu accessible en le montant au dessus des fusibles habitacle, sur le renfort en métal de la joue de TDB côté conducteur. Le switch s'est parfaitement inséré dans un des trous de la ferrure.



J’avoue pas mal du tout bien joué :merci: j’ignorais même que dans mon install j’aurais un bouton comme ceci, manque plus qu’a attendre la reception...


Haut | Bas
MessagePosté: 08 Sep 2020, 12:12
Avatar de l’utilisateur
Golfiste Passionné
Golfiste Passionné

Inscription: 21 Aoû 2013, 02:23
Messages: 1116
Localisation: region parisienne
Région: 75

Golf IV TDI 130
Confort + de Déc 2001
Superbe toutes ces modifs " LilJo" :applause: :applause:
qu'il est beau cet ampli :love: :love:
elle est magnifique cette golf , tu lui redonnes un second souffle avec toutes ces belles pièces , bravo et à très bientôt + 1


Haut | Bas
MessagePosté: 09 Sep 2020, 23:42
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 22 Oct 2019, 16:36
Messages: 228
Région: 93

Golf IV TDI 150
Carat de Juin 2002
Merci beaucoup medhi :) j’essaie de prendre soin
La tienne toujours aussi classe :)


Haut | Bas
MessagePosté: 30 Nov 2020, 01:40
Avatar de l’utilisateur
Golfiste Timide
Golfiste Timide

Inscription: 22 Nov 2015, 11:11
Messages: 115
Localisation: 95
Région: 95

Golf IV TDI 130
Sport + de Juin 2002
Bah alooooors Denis ? Pas de news de cette Golf :)


Haut | Bas
MessagePosté: 05 Déc 2020, 02:21
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 04 Avr 2015, 19:48
Messages: 6154
Localisation: Oise, Compiègne
Région: 60

Golf IV TDI 150
Carat de Déc 2001
Carrément , toujours sur ce faisceau TV free avec le bouton ?


Haut | Bas
MessagePosté: 04 Jan 2021, 13:43
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 22 Oct 2019, 16:36
Messages: 228
Région: 93

Golf IV TDI 150
Carat de Juin 2002
Helloo tout le monde et bonne année à tous ! :hello:

Alors pour la petite histoire j'ai vendue la Golf sur un coup de tête :cry: je regrette maintenant :(
Je roulais de moins en moins avec depuis l'acquisition de mon nouveau daily et ça me faisait chier de la voir pourrir dans la rue parce que ma terrasse était en travaux

Si quelqu'un en a une à vendre faites moi signe ;)
Critères : TDI 150 / Toit ouvrant / 5 portes / Pas de couleur grise :)

Au passage voici dans quoi je roule en ce moment, petite S3 8P :



A bientôt :hello:


Haut | Bas
MessagePosté: 04 Jan 2021, 15:32
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 09 Nov 2016, 17:36
Messages: 4523
Localisation: Environs de Meaux
Région: 77

Golf IV V6
Highline + de Avr 2000
Hello ! Enfin des news ! :yeah:
Pas mal la petite S3 ! Ca doit bien pousser ! :mrgreen:
Aaaaah... Le coup de tête qui fait bobo ! :paf: Dommage, tu avais fait des trucs sympa sur ta Golf ! je retourne le couteau dans la plaie ! cyp
J'espère que tu auras l'occasion d'en retrouver une afin de... refaire les mêmes modifs ! :heu: :ptdr:
Tiens nous au courant !

Bonne année à toi aussi ! :P


Haut | Bas
MessagePosté: 06 Jan 2021, 23:44
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 22 Oct 2019, 16:36
Messages: 228
Région: 93

Golf IV TDI 150
Carat de Juin 2002
Heyy Stoon ça fait plaisir merci :)
Des fois on fait des choix insensés mais j’espere revenir assez vite en G4 et participer aux rassos egalement (j’en ai deja raté 2 :punition: n’est ce pas Natmo :) )


Haut | Bas
MessagePosté: 06 Jan 2021, 23:51
Avatar de l’utilisateur
Membre Addicted
Membre Addicted

Inscription: 14 Nov 2016, 22:13
Messages: 1302
Localisation: Marquixanes
Région: 66

Golf IV TDI 150
Sport + de Nov 2001
C'est con elle était sympa ta 150, j'espère que tu en retrouvera une avant le rassemblement ^^
Sympa la petite Audi! +1


Haut | Bas
MessagePosté: 02 Fév 2021, 19:04
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 22 Oct 2019, 16:36
Messages: 228
Région: 93

Golf IV TDI 150
Carat de Juin 2002
Ouii c’est en cours de recherche la :)


Haut | Bas
MessagePosté: 02 Fév 2021, 21:42
Avatar de l’utilisateur
J'passe tout mon temps ici
J'passe tout mon temps ici

Inscription: 06 Fév 2010, 18:09
Messages: 3444
Localisation: Athènes City
Région: 59

Golf IV V6
Highline de Mai 2003
Je suis dans le même cas que toi j’ai Vendu ma 150 il y a quelques moi 121 000 a la Vente je m’en mors les doigts chaque jours... bonne recherche a toi


Haut | Bas
MessagePosté: 04 Mai 2021, 23:31
Avatar de l’utilisateur
Golfiste Curieux
Golfiste Curieux

Inscription: 22 Oct 2019, 16:36
Messages: 228
Région: 93

Golf IV TDI 150
Carat de Juin 2002
Alex7 a écrit:
Je suis dans le même cas que toi j’ai Vendu ma 150 il y a quelques moi 121 000 a la Vente je m’en mors les doigts chaque jours... bonne recherche a toi


Merci bien c’est dur d’en trouver une en bon etat :(
J’ai vu que t’as trouvé une 130 c’est cool :nikel:
